一、工程概況

項目名稱：河南某部隊空氣源熱泵改造工程

項目地點：河南省鞏義市

項目情況分析：部隊營房12000㎡采暖制冷和戰士生活用水，拆除原有鍋爐，選用空氣源熱泵提供冷熱源及熱水熱源。采暖要求供回水45℃/40℃，室內溫度20±2℃；制冷要求供回水溫度7℃/12℃，室內溫度26±2℃。

二、設計依據

1、《熱泵供熱系統設計、安裝及工程驗收技術規范》（GB/T8713-2002)；

2、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）；

3、《空氣源熱泵采暖和熱水系統的設計與安裝》GB/T15513-1995；

4、《嚴寒和寒冷地區居住建筑節能設計標準》JGJ 26-2010；

5、《城市區域環境噪音標準》；

6、《民用建筑供暖通風與空氣調節設計規范》GB50736-2012；

三、方案設計

3.1、室外空氣設計參數

查《民用建筑供暖通風與空氣調節設計規范》得鞏義市室外空氣計算參數值見表1：

表1室外空氣計算參數
夏季大氣壓力	99230pa	冬季大氣壓力	101330pa
空調室外干球計算溫度(℃)	343.9	室外供暖計算溫度	-3.8℃
空調室外濕球計算溫度(℃）	27.4	室外空調計算溫度	-6℃
空調日平均溫度(℃）	30.2	室外通風計算溫度	0.1℃
室外通風計算溫度(℃）	30.9	最冷月平均相對濕度	61%
夏季室外平均風速	2.2m/s	冬季室外平均風速	2.4m/s

3.2、室內計算參數

采暖建筑的室內計算參數見表2：

表2室內計算參數
夏季		冬季		噪聲dB(A)	氣流速度（m/s）
溫度（℃）	相對濕度（%）	溫度（℃）	相對濕度（%）
26℃±2℃	63	20℃±2℃	56	≤45	≤0.3



3.3、冷熱負荷計算

在進行低溫空氣源熱泵選型時，要考慮管道熱量損失，故選型時充分考慮制熱量需求。

各類建筑物供暖面積熱指標推薦值見表3

供暖面積熱指標（w/㎡）

建筑類型	辦公	醫院	賓館	商店、展覽館	體育館、比賽館	公寓、住宅
熱指標	50-70	65-80	60-70	65-80	60-67	58—64
冷指標	80-110	70-130	80-120	125-180	120-200	80—120



注：1、表中數值適用我國東北、華北、西北地區。

2、熱指標中已包括約5%的熱網熱損失。



空調熱指標、冷指標推介表（w/㎡）

采暖及空調區域的冷熱負荷匯總見表3：

項目	建筑面積(㎡)	熱負荷指標W/ m2	總熱負荷(Kw)	冷負荷指標W/ m2	總冷負荷(Kw)	主機型號	臺數
辦公樓、宿舍樓	12000	60	720	90	1080	NERS-G48KD	9

3.4、設備選型計算

NERS-G48KD技術參數

制熱量	150KW	制冷量	120KW
制熱功率	38.6KW	制冷功率	38.3KW
額定流量	19.8m³/h	噪聲	≤76DB（A）
外形尺寸	2180*1797*1806mm	重量	1500kg

根據采暖所需熱量及冬季寒冷工況設計選擇采用NERS-G48KD機組。NERS-G48KD在冬季-6℃工況下，機組制熱量約為132KW，按冬季室外計算溫度選型計算如下：

• 按所需冷量選擇機組數量

需選取的機組數量為：

1080KW÷120KW≈9臺

• 選用9臺NERS-G48KD機組在冬季的制熱量復核：

132KW×9=1188KW

即選用9臺NERS-G48KD超低溫空氣源熱泵，可滿足該項目的冷暖需求

3.5、費用估算

紐恩泰超低溫冷暖機年運行費用分析表-采暖系統
項        目	功率（Kw）	臺數
紐恩泰熱泵	38.6	9
水泵功率( KW)	22×2
總功率( KW)	391.4
電價（元/度）	0.55
冬季運行時間（120天每天10小時）	1100
年總耗功率（kw·h）	469,680.00
采暖季合計運行費用（元）	￥258,324.00

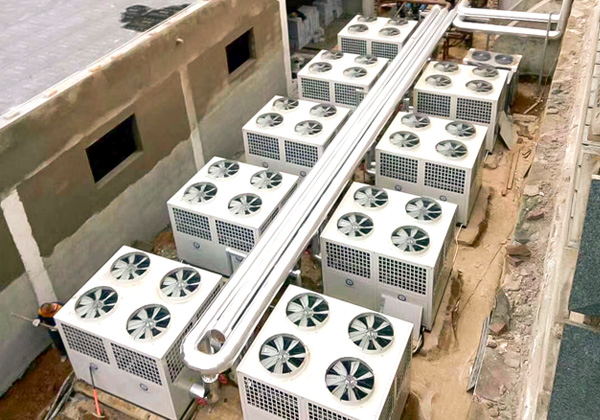

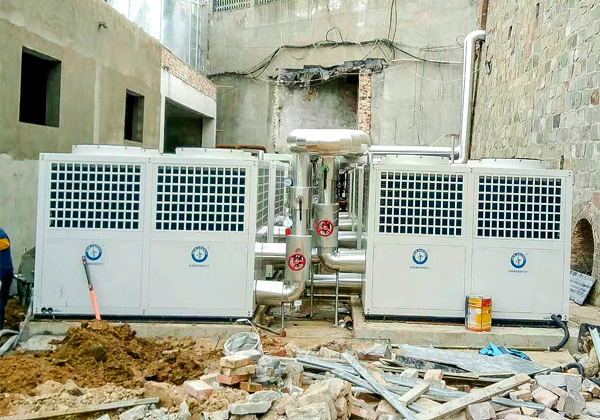

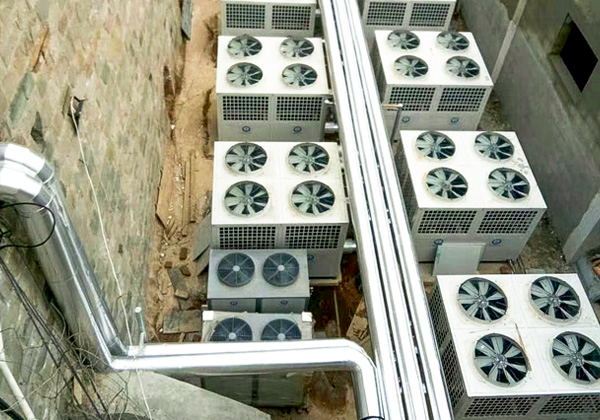

四、現場圖片
