一、工程概況

項目名稱：河南省三門峽市靈寶大湖村空氣源熱泵改造工程

項目地點：河南省三門峽市

項目情況分析：靈寶大湖村30000㎡采暖項目，選用空氣源熱泵提供熱源，采用48噸蓄能水箱，保證采暖效果。采暖要求供回水55℃/50℃，室內溫度20±2℃。

二、設計依據

1、《熱泵供熱系統設計、安裝及工程驗收技術規范》（GB/T8713-2002)；

2、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）；

3、《空氣源熱泵采暖和熱水系統的設計與安裝》GB/T15513-1995；

4、《嚴寒和寒冷地區居住建筑節能設計標準》JGJ 26-2010；

5、《城市區域環境噪音標準》；

6、《民用建筑供暖通風與空氣調節設計規范》GB50736-2012；

三、方案設計

3.1、室外空氣設計參數

查《民用建筑供暖通風與空氣調節設計規范》得三門峽市室外空氣計算參數值見表1：

表1室外空氣計算參數
冬季大氣壓力	977600pa
室外供暖計算溫度	-3.8℃
室外空調計算溫度	-6.2℃
室外通風計算溫度	0.3℃
最冷月平均相對濕度	61%
冬季室外平均風速	2.4m/s

3.2、室內計算參數

采暖建筑的室內計算參數見表2：

表2室內計算參數
冬季		噪聲dB(A)	氣流速度（m/s）
溫度（℃）	相對濕度（%）
20℃±2℃	56	≤45	≤0.3



3.3、冷熱負荷計算

在進行低溫空氣源熱泵選型時，要考慮管道熱量損失，故選型時充分考慮制熱量需求。

各類建筑物供暖面積熱指標推薦值見表3

供暖面積熱指標（w/㎡）

建筑類型	項目一	項目二	項目三
熱指標	90	90	300



注：1、表中數值適用我國東北、華北、西北地區。

2、熱指標中已包括約5%的熱網熱損失。



空調熱指標、冷指標推介表（w/㎡）

采暖及空調區域的冷熱負荷匯總見表3：

項目	建筑面積(㎡)	熱負荷指標W/ m2	總熱負荷(Kw)	主機型號	臺數
項目一	30000	90	2700	NERS-G52D	18

3.4、設備選型計算

NERS-G52D技術參數

制熱量	190KW	噪聲	≤69.5dB（A）
制熱功率	42.7KW	重量	1600kg
額定流量	32m³/h	外形尺寸	2180*1797*1806mm

根據采暖所需熱量及冬季寒冷工況設計選擇采用NERS-G52D機組。NERS-G52D在冬季-6.2℃工況下，機組制熱量約為150KW，按冬季室外計算溫度選型計算如下：

• 按所需熱量選擇機組數量

需選取的機組數量為：

2700KW÷150KW≈18臺

即選用18臺NERS-G52D超低溫空氣源熱泵，可滿足該項目的冷暖需求

3.5、費用估算

紐恩泰超低溫冷暖機年運行費用分析表-采暖系統
項        目	功率（Kw）	臺數
紐恩泰熱泵	42.2	18
機組循環水泵功率( KW)	2.2*18
末端循環水泵功率( KW)	44
總功率( KW)	843.2
電價（元/度）	0.56
冬季運行時間（120天每天10小時）	8432
年總耗功率（kw·h）	1,011,840
采暖季合計運行費用（元）	￥566,630.00



3.5、實際運行情況

供水溫度	50℃
回水溫度	45℃
室內采暖溫度	20℃以上
每天消耗電	9000kW/h
客戶滿意程度	非常滿意

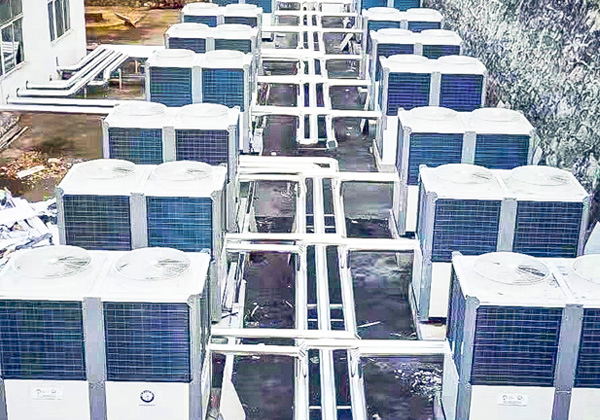

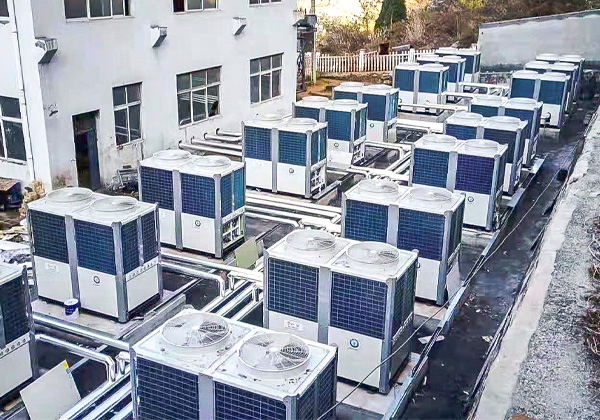

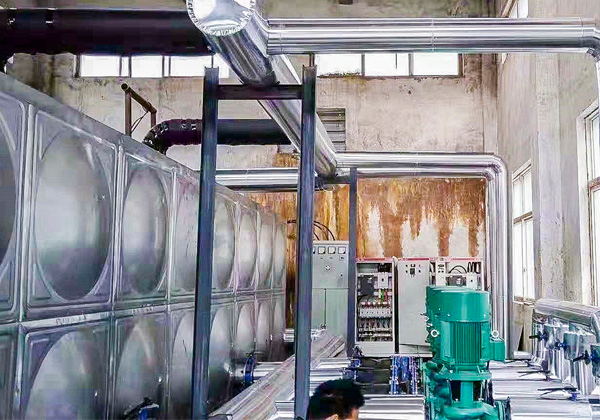

四、現場圖片
