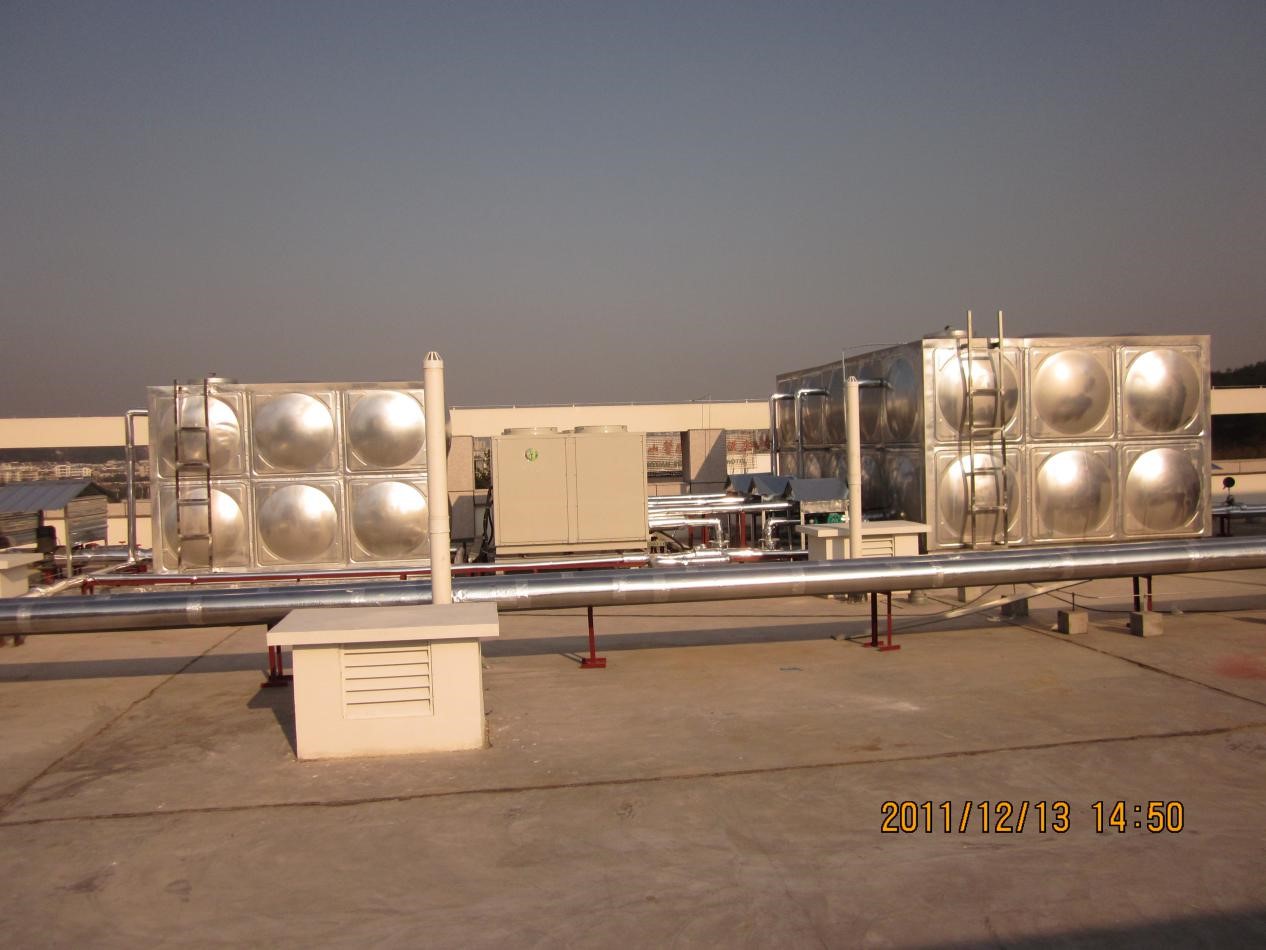

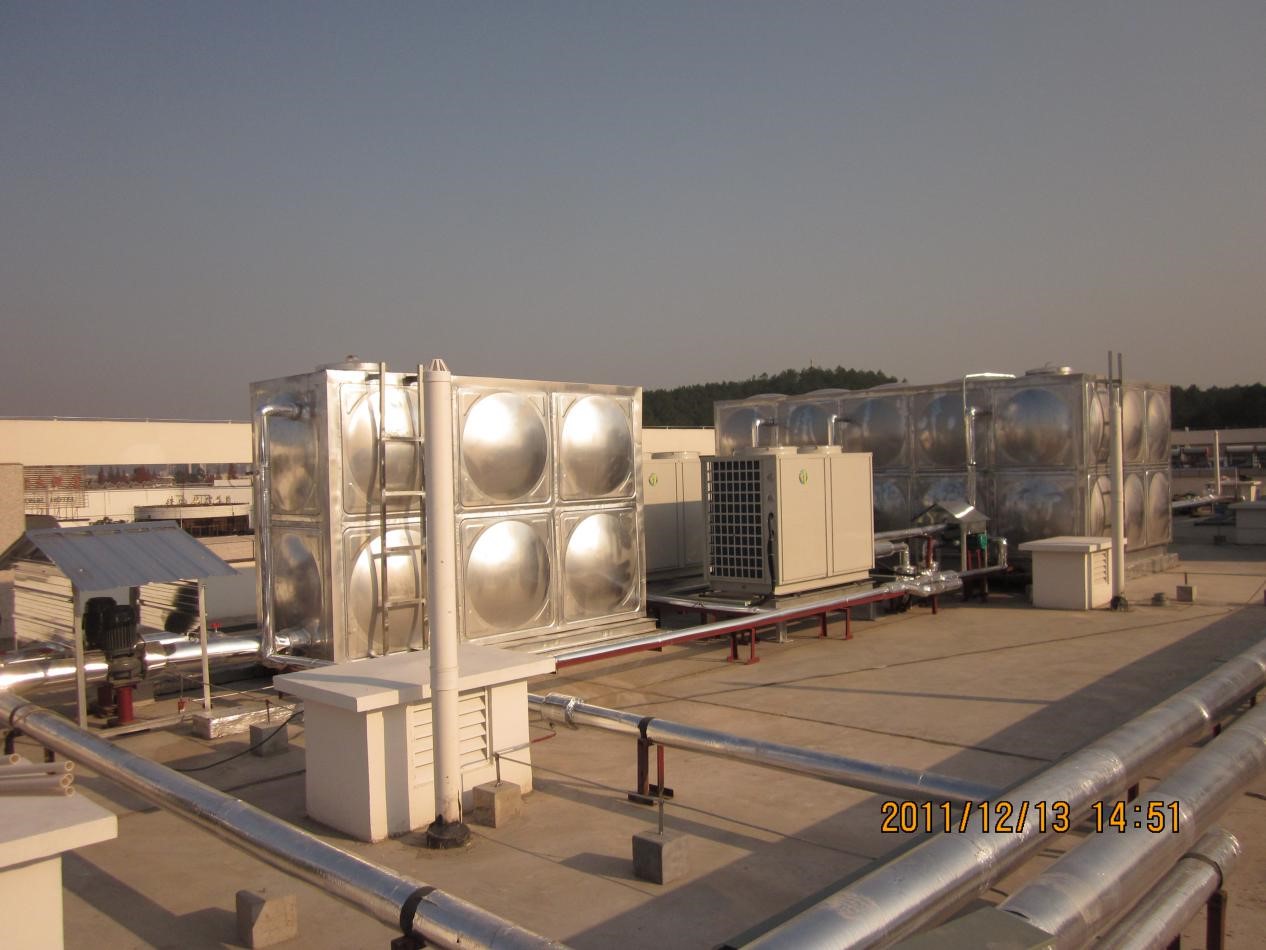

本工程類型是安徽黃山陽光大酒店熱水項目。黃山陽光酒店是中國石油集團旗下全球600多家連鎖酒店其中的一家四星級酒店，酒店是由中國石油集團公司投資并委托具有卓越酒店管理理念和深厚酒店經營管理經驗的知名品牌---陽光酒店集團管理有限公司管理的涉外四星級豪華商務度假酒店。酒店座落在黃山市屯溪區西海路率水橋南端，美麗的新安江畔，其整體建筑面積28000平方米，擁有總統套房、豪華行政套房、商務套房、商務單間、普通套房及標準間客房共432套。
日用水量設計86噸，出水溫度55℃，分一期、二期建設，其中一期50噸熱水用量，二期36噸熱水用量。
個性化專業方案概述：
發展環保、節能、創(chuàng )新的產品和解決方案是每個紐恩泰人不懈的追求和責任
針對以上情況，我們在以下設計方案中加以考慮，滿足用戶需求。
在本方案中，對熱水的設計和設備選擇，我們從以下幾個方面考慮：
1、 從投資建設方面考慮，我們要從工程投資，工程造價方面進行認真的核算，做到設計合理、運行可靠、節約資金。
2、 從設備的各項性能方面考慮，包括設備的型號、使用功能、設備質量、設備所使用的制冷劑是否利于環保、設備運行情況（同型號的機組在其它酒店運行情況）等幾個方面。
3、 從項目今后的經營管理等方面考慮，中央空調系統及設備，是投資較大的項目，也是經營服務中能源消耗最大，成本較高的系統設備，因此，選擇適當的熱水系統設備，對該酒店的日常管理，降低能源消耗，節約費用非常重要。
酒店中央熱水系統。
1）、《民用建筑供暖通風與空氣調節設計規范》（GB50736-2012）；
2）、《高層民用建筑設計防火規范》（GB 50045-95）（2005年版）；
3）、《公共建筑節能設計標準》（50189－2005）；
4）、《通風與空調工程施工質量驗收規范》（GB50243－2002）；
5）、《通風與空調工程施工規范》（GB50738－2011）；
6）、建筑專業施工圖及業主對本工程的有關意見及要求；
7）、《采暖通風與空氣調節設計規范》 (GB50019-2003)
設計參數參照下表
表1. 室外計算參數
|
|
干球溫度（℃） |
相對濕度（%） |
|
夏季 |
22 |
90 |
|
冬季 |
-9.9 |
63 |
表2.熱水設計參數
|
|
夏季 |
冬季 |
||
|
房間功能 |
進水溫度（℃） |
出水溫度（℃） |
進水溫度（℃） |
出水溫度（℃） |
|
客房 |
15 |
55 |
5 |
55 |
a) 基本參數
1L水溫升1℃需要1kcal熱量，1kW·h=860kcal
b) 日用熱水能耗計算
自來水年平均溫度按5℃，熱水要求溫度55℃。
Q＝M×C×（55-5）℃
C為水的比熱容，單位kcal/(kg.℃)
M為日用熱水量（L）
|
用水點 |
日用水量（m3） |
每日需熱量 |
|
|
86 |
4300000 |
c)熱泵機組選型
本次采用的設備屬于空氣源熱泵熱水機組設備，機組的運行能力與空氣的環境溫度息息相關，所以在計算的時候需要對不同的環境溫度進行不同的熱量計算。
空氣源設備機組的供熱能力取決于環境溫度的高低，機組在一年四季不同的環境溫度下,機組的制熱量也不盡相同,在標準工況下取機組的制熱量修正系數為1.0,則機組在不同環境溫度的制熱量修正值如下表6-1;
表6-1 機組修正系數表
|
工況 |
環境溫度 |
制熱量修正系數 |
|
冬季低溫工況 |
-7.0℃ |
0.48 |
|
冬季最冷工況 |
-10.0℃ |
0.47 |

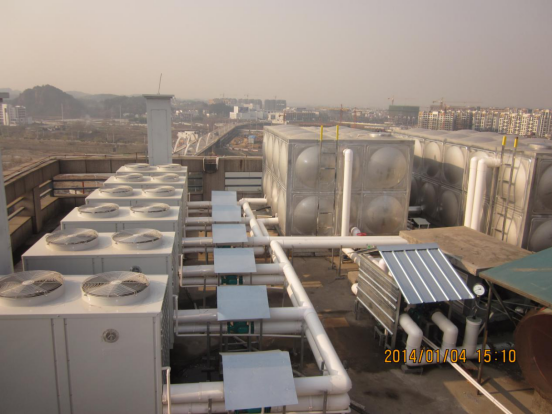

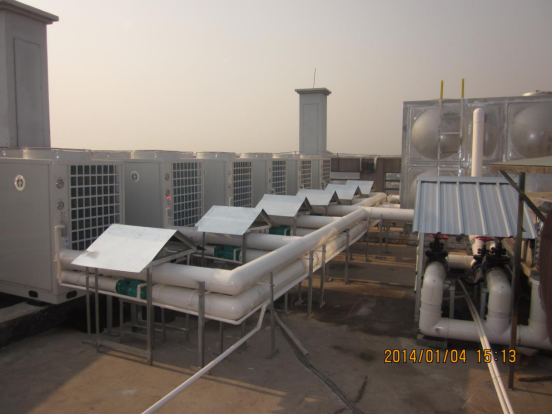

根據廣東紐恩泰新能源科技發展有限公司空氣源熱泵機組的產品技術參數，根據上面熱量計算選擇機組共12臺，完全滿足中央熱水需求。
按照用水特點及用水需求分析，須綜合考慮熱泵熱水機組加熱緩慢及其制熱量隨季節氣溫變化的特點，尤其在日照不足或陰雨天情況下，熱泵熱水機組必須能保證有足夠的時間制備所需熱水。
根據各用水點用水需求和供水特點，為了減少加熱能耗，同時滿足供應熱水要求，經技術人員精心設計、性?xún)r(jià)比較，熱泵中央熱水系統具有如下特點：
a）為滿足該工程供水要求，結合熱泵機組各自加熱的特點，對熱水系統采用循環加熱的方式，當儲熱水箱所補入的水溫達不到設定要求時，熱泵機組自動根據設定要求隨時對其進行加熱，保證供水溫度相對恒定。
b）設計方案綜合考慮了當地氣候特征及供水特點等因素來優化設計。氣溫較高情況下，機組可互為備用，即使有一臺出現故障的情況下，也不會(huì )影響供水。在冬季最不利工況下，系統機組同時運行，即使在有故障情況下，可通過適當延長工作時間，并且在供水期間機組仍可進行工作，實現經濟運行，安全可靠供水的目的。
c）系統的補冷水量及時間、供熱水時間、供水量、機組循環加熱的時間和溫度均可以根據不同季節的用熱水需求進行適當的調整，也可以調整機組運行的臺數適應不同的用熱水需求和機組的維護保養。
a）空氣源熱泵加熱控制
空氣源熱泵機組受系統保溫水箱水溫、水位控制。當水箱內的水溫達不到設定使用溫度，熱泵機組就根據設在保溫水箱的測溫探頭所顯示的水溫來進行加熱，熱泵機組和熱泵循環泵開啟工作，水在水箱和機組之間循環加熱，直至達到設定的使用溫度時循環停止，熱泵機組和熱泵循環泵也停止工作，如此反復，以確保任何氣候條件下保溫水箱中的水在各供水時段開始供水前或供水期間水溫恒定，即使因回水或熱損等原因導致水溫下降，也能及時得到加熱，控制供水溫度相對恒定。
由于設計時充分考慮了熱泵機組性能隨環境溫度變化的因素，本系統即使在陰雨天最不利工況下，也能完全滿足各系統的供水需求。
b）供、回水控制
熱水供水系統可滿足各個用水口熱水供應，保證洗浴時水量充足，采用分區供水，可實現自動連續供水。
同時為保證各個用水點供水的溫度（即開水龍頭就出熱水），系統還配套設置了定溫回水裝置，在供水管路中最不利點水溫低于設定溫度，比如40℃（可根據實際情況設定）時，先后打開回水電磁閥和回水泵（或供水增壓泵），把管內的冷水頂回到水箱，以保證打開水龍頭就出熱水，當最不利點水溫達到設定溫度，回水泵和回水電磁閥先后停止運行。
c）補冷水控制
冷水補水系統根據水箱水位，通過控制電磁閥自動進水和停水?？蓪?shí)現定溫定位補水，并具備手動上水和停水功能，水位上下限可根據天氣情況和自己所需水量任意設定。
d）其它控制
系統對熱泵機組、水箱及水泵等還設有相應缺水、超溫、缺相、防漏電等安全保護裝置及防雷電措施，完全按設定要求全自動工作，運行安全可靠，無須專人管理。
根據用戶2016年實際使用測試，全年平均使用熱水每天大約在80T，平均每噸熱水使用電費在10KW，節能效果是很明顯的。
采用空氣能實現供對賓館、酒店、學校等每天負荷波動性大的場合，具有可調控性高，節能效果好，在供暖方面有他獨有的優勢，節能效果好。
