本工程類型是北京第二機床廠公司水系統中央空調項目，總建筑面積38000㎡。根據同甲方溝通，本建筑在制冷，供暖使用情況如下，因為是工業廠房，全天都在生產狀態。對溫度要求較高。如果采用電產聯熱源是以建筑物為收費基準，而夏季還要重新另外新上一套中央空調制冷系統。后同甲方溝通后決定，根據實踐情況，全部采用紐恩泰GKD系統超低溫熱泵機組實現廠房冷熱源。
改變了市面上其它廠家增加了供暖功能機組系統復雜，頻繁切換模式的弊端，同時又保留了二聯機組在夏季制冷功能，在設計時先根據空氣能機組特點和優勢，再從制冷方面需要的冷負荷，和供暖方面需要的負荷。在冬冷夏熱地區，對于建筑物來說往往是冷負荷要大于熱負荷，所以在夏季需要的機組數量要大于冬季供暖所使用機組。
根據以上思路，我公司在廠房方面配比空氣能機組時，首先從制冷方面考慮二聯供機組，滿足夏季制冷同時，在冬季能夠滿足采暖需要。在考慮夏季冷負荷，冷暖空調機組加上二聯機組的冷負荷量滿足整個建筑物的冷負荷量。來確定空氣能冷暖空調機組的數量，同時再進行冷暖機組的供暖能力核算是否滿足供暖要求，為最佳方案。
供暖方面，根據廠房層高特點，根據廠房的層高同時全部安裝暗式風盤，墻面鋪設散熱片，可以通過調整暗式風盤自動液晶控制器，將室內溫度調整5-10℃。提前打開風盤實現供暖，使廠房溫度迅速達到20±2℃，如此可以達到節能目的。
工程內容：空氣源熱泵機組供熱制冷熱水系統的設計、供貨、運輸、裝卸、施工安裝、運行調試、驗收、維護、保修、人員培訓及其他相關服務。
質量要求：符合現行國家標準，合格。
冬季供熱溫度室內20±2℃，夏季滿足24±2℃度，設計方通過提前現場勘查，并根據采購方現場實際情況合理配置機組，并充分考慮當地氣候，滿足采購冬季取暖夏季制冷要求要求。配置“紐恩泰”GKD系列之超低溫型空氣源熱泵機組作為本項目的熱源設備；為保證供熱系統設計的合理性、科學性、靈活性、適用性，對該建筑的采暖系統進行了一系列的設計和配置方案對比及推薦，最終采用了“空氣源熱泵+儲能水箱+風機盤管+散熱片”的型式。
該工程2016年2月開始系統設計，10月中旬竣工、調試，正常運行至今。整個系統一直運行在節能高效的狀態，室內溫度均達到了合同約定的技術指標。運行成本遠遠低于集中供暖運行費用。
1）、《民用建筑供暖通風與空氣調節設計規范》（GB50736-2012）；
2）、《高層民用建筑設計防火規范》（GB 50045-95）（2005年版）；
3）、《公共建筑節能設計標準》（50189－2005）；
4）、《通風與空調工程施工質量驗收規范》（GB50243－2002）；
5）、《通風與空調工程施工規范》（GB50738－2011）；
6）、建筑專業施工圖及業主對本工程的有關意見及要求；
7）、《采暖通風與空氣調節設計規范》 (GB50019-2003)
設計參數參照下表
表1. 室外計算參數
|
|
干球溫度（℃） |
相對濕度（%） |
|
夏季 |
33.5 |
26.4 |
|
冬季 |
-7.6 |
44 |
表2.室內計算參數
|
|
夏季 |
冬季 |
||
|
房間功能 |
溫度（℃） |
相對濕度（%） |
溫度（℃） |
相對濕度（%） |
|
廠房 |
26 |
≤60 |
18 |
>30 |
表3 民用建筑供暖單位面積熱指標（W/㎡）冷熱負荷估算值如下：
|
建筑名稱 |
單位面積熱指標（W/㎡） |
建筑名稱 |
單位面積熱指標（W/㎡）： |
|
住宅 |
45～70 |
商店 |
65～85 |
|
圖書館 |
45～75 |
單層住宅 |
80～105 |
|
旅館 |
60～70 |
影劇院 |
95～115 |
|
醫院、幼兒園 |
65～80 |
大禮堂、體育館、廠房 |
115～165 |
|
食堂、餐廳 |
115～140 |
辦公室、學校 |
60～80 |
北京市屬于北溫帶季風型大陸氣候，常年平均氣溫12.3℃，年平均最高氣溫15℃ ，年平均最低氣溫9℃。1月平均溫度-5℃，低溫時一般在-8 — -11℃。7月平均溫度28℃，高溫34℃。歷史最高氣溫：年冬季120天采暖設計。
由上可知，根據中國氣象局發布數據，北京市夏季最高溫度在38℃以下，冬季室外平均溫度在-5℃，完全適于空氣能熱泵的運行。以上兩個圖表進一步印證了關于空氣源熱泵在本項目使用中的優勢。
本中央空調工程采用廣東紐恩泰新能源設備高效節能空氣能超低溫熱泵冷暖機組。
本次采用的設備屬于空氣能設備，機組的運行能力與空氣的環境溫度息息相關，所以在計算的時候需要對不同的環境溫度進行不同的熱量計算。
空氣能設備機組的供熱能力取決于環境溫度的高低，機組在一年四季不同的環境溫度下,機組的制熱量也不盡相同,在標準工況下取機組的制熱量修正系數為1.0,則機組在不同環境溫度的制熱量修正值如下表5-2;
表5-2 機組修正系數表
|
工況 |
環境溫度 |
制熱量修正系數 |
|
冬季標準工況 |
7.0℃ |
1.0 |
|
冬季低溫工況 |
-7.0℃ |
0.85 |
|
冬季最冷工況 |
-10.0℃ |
0.68 |
根據廣東紐恩泰新能源科技發展有限公司空氣源熱泵機組的產品技術參數，根據上面熱量計算二聯供機組超低溫冷暖機組共32臺，正好完全滿足制冷供暖需求，本設計為保證系統的安全和備用，來滿足熱水、冷氣、暖氣的使用要求。

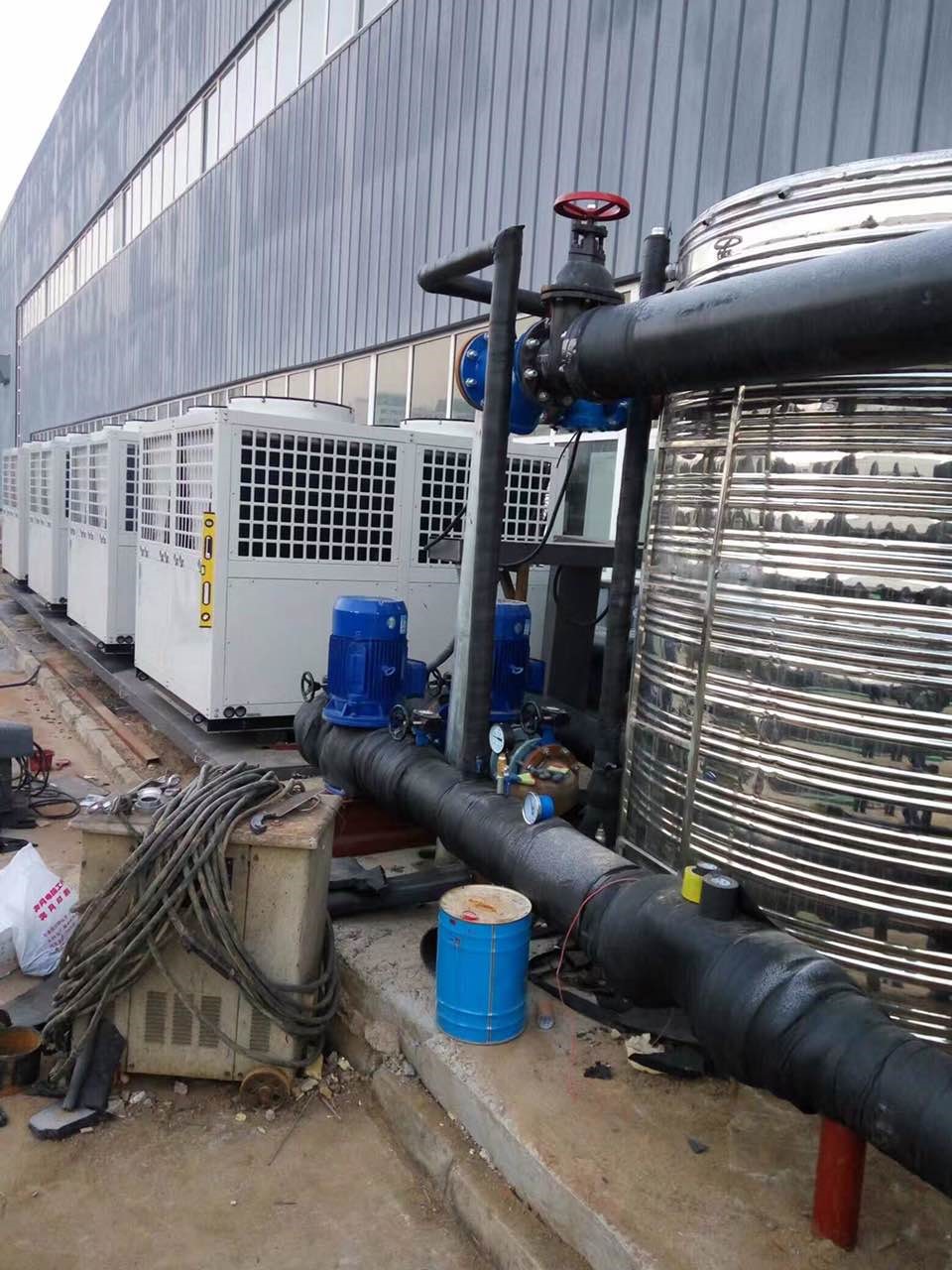

本次水系統采用“儲熱式熱源水循環加熱方式”，設計一只15噸儲能水箱，該水箱為熱量交換水箱。
主機側，由空氣源熱泵主機進行小溫差循環、不斷加熱水箱內的水，使水溫保持在設定溫度；使用側，水箱內的水提供為室內末端提供熱量、且能保證5~8℃的運行溫差。
