本工程是龍川縣第一中學教學樓及學生公寓空氣源集中制冷采暖熱水項目，學校有教學樓4棟，合計112間教室，總面積8109平米。學生宿舍有7棟，合計504個房間，總面積12096平米。根據現場的踏勘以及與甲方的充分溝通，考慮到學校的制冷，供暖使用情況，依托學校采暖制冷的特殊性，我們對設計方案進行了優化，最大程度的節約了甲方的初始投資，也使得空氣源熱泵的節能性得到了充分發揮。以此改變了市面上其它廠家增加了供暖功能機組系統復雜，頻繁切換模式的弊端，在設計時先根據空氣源熱泵機組特點和優勢，先從制冷方面需要的冷負荷考慮，再輔以供暖方面需要的熱負荷。在冬冷夏熱地區，對于建筑物來說往往是冷負荷要大于熱負荷，所以在夏季需要的機組數量要大于冬季供暖所使用機組?；谝陨显?，我們在配比空氣源熱泵機組時，首先從夏季冷負荷量滿足整個建筑物來確定空氣源熱泵冷暖空調機組的數量，同時再進行冷暖機組的供暖能力核算是否滿足供暖要求，為最佳方案。
工程內容：空氣源熱泵機組供熱制冷熱水系統的設計、供貨、運輸、裝卸、施工安裝、運行調試、驗收、維護、保修、人員培訓及其他相關服務。
質量要求：符合現行國家標準，合格。
冬季供熱溫度室內20±2℃，夏季滿足24±2℃度，設計方通過提前現場勘查，并根據采購方現場實際情況合理配置機組，并充分考慮當地氣候，滿足采購冬季取暖夏季制冷的要求。配置“紐恩泰”空氣源熱泵機組作為本項目的冷熱源設備；為保證系統設計的合理性、科學性、靈活性、適用性，對該建筑的采暖系統進行了一系列的設計和配置方案對比及推薦，最終采用了“空氣源熱泵+儲能水箱+風機盤管”的型式，從而達到冬季采暖夏季制冷的雙向功能。
該工程2016年7月開始系統設計，10月中旬竣工、調試，正常運行至今。整個系統一直運行在節能高效的狀態，室內溫度均達到了合同約定的技術指標。運行成本遠遠低于集中供暖運行費用。
1）、《民用建筑供暖通風與空氣調節設計規范》 GB 50736-2012
2）、《通風與空調工程施工質量驗收規范》 GB 50243-2002
3）、《通風與空調工程施工規范》 GB 50738－2011
4）、《采暖通風與空氣調節設計規范》 GB 50019-2003
5）、《建筑給水排水及采暖工程施工質量驗收規范》 GB 50242-2002
6）、《屋面工程技術規范》 GB 50345-2012
7）、《商業或工業用及類似用途的熱泵熱水機》 GB/T21362-2008
8）、《制冷和供熱用機械制冷系統安全要求》 GB 9237-2001
9）、《高層民用建筑設計防火規范》 GB 50045-95（2005年版）
10）、《公共建筑節能設計標準》 50189－2005
11）、建筑專業施工圖及業主對本工程的有關意見及要求
設計參數參照下表
表1. 室外計算參數
|
夏季空調 |
冬季空調 |
自來水溫度（℃） |
||||
|
大氣壓力 Kpa |
干球溫度（℃） |
濕球溫度（℃） |
大氣壓力 Kpa |
干球溫度（℃） |
相對濕度 |
年平均最低值 |
|
1001.6 |
34.5 |
32.2 |
1017.5 |
8.8 |
82% |
15 |
表2.室內計算參數
|
|
夏季 |
冬季 |
||
|
房間功能 |
溫度（℃） |
相對濕度（%） |
溫度（℃） |
相對濕度（%） |
|
標間 |
26 |
≤60 |
18 |
>30 |
|
辦公室 |
26 |
≤60 |
18 |
>30 |
表3 民用建筑供暖單位面積熱指標（W/㎡）冷熱負荷估算值如下：
|
建筑名稱 |
單位面積熱指標（W/㎡） |
建筑名稱 |
單位面積熱指標（W/㎡） |
|
住宅 |
45～70 |
商店 |
65～85 |
|
圖書館 |
45～75 |
單層住宅 |
80～105 |
|
旅館 |
60～70 |
影劇院 |
95～115 |
|
醫院、幼兒園 |
65～80 |
大禮堂、體育館 |
115～165 |
|
食堂、餐廳 |
115～140 |
辦公室、學校 |
60～80 |
龍川縣屬亞熱帶季風氣候，氣候溫和，雨水豐沛陽光充足，常年平均氣溫21.8℃，年平均最高氣溫33℃ ，年平均最低氣溫9℃。歷年降雨量平均1501.8毫米，平均相對濕度78%，冬半年受極地冷高壓脊控制，盛行東北季風，天氣較為干冷；夏半年則受鋒面低槽、季風低壓，熱帶氣旋所影響，盛行西南、東南季風，高溫多雨。
由上可知，根據中國氣象局發布數據，龍川縣夏季最高溫度在35℃以下，冬季室外平均溫度在0℃，完全適于空氣源熱泵的運行。以上兩個圖表進一步印證了關于空氣源熱泵在本項目使用中的優勢。
1、系統設計（空氣源熱泵水系統）

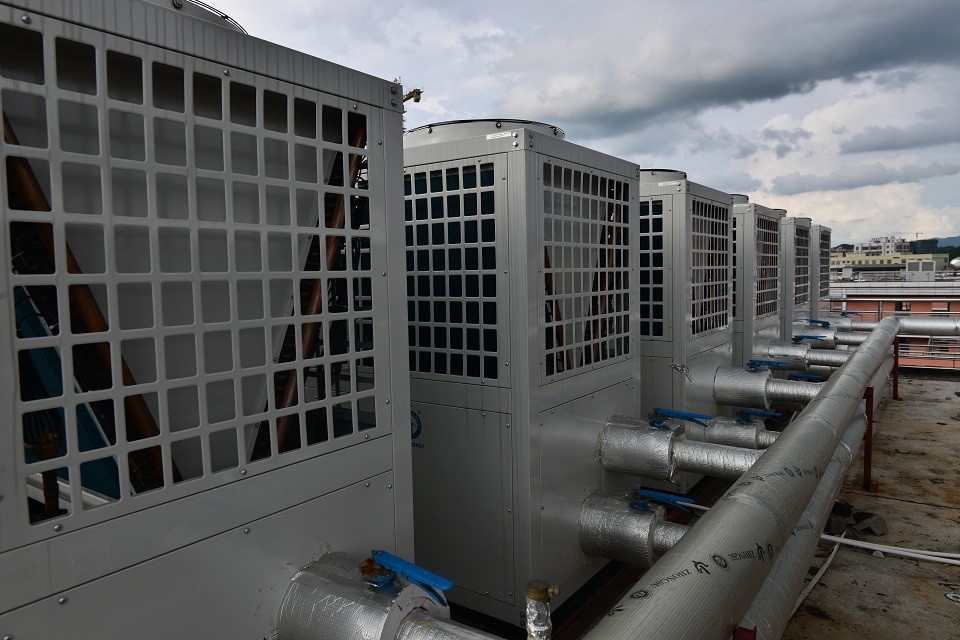

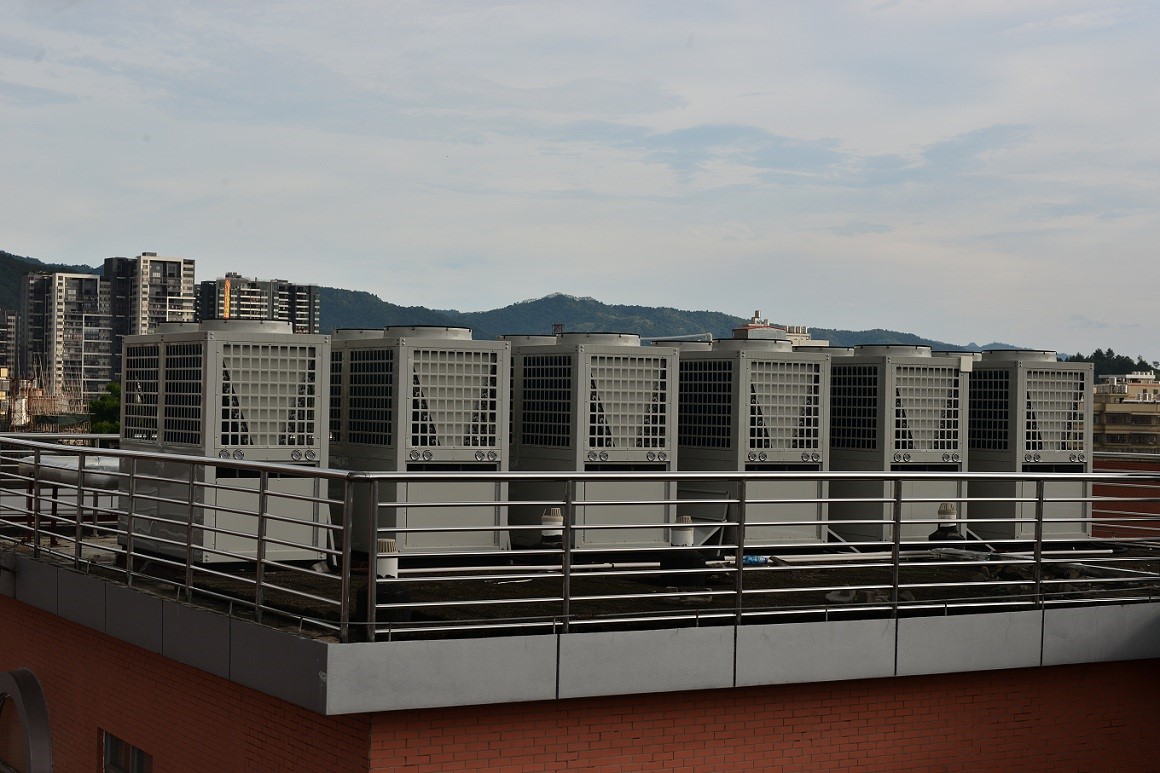

本中央空調工程采用紐恩泰空氣源熱泵冷暖式GK系列機組和全效式GQ系列機組。
教學樓采用空氣源熱泵冷暖式組，滿足教室冷暖中央空調的需要。
學生公寓采用空氣源熱泵冷暖式機組和全效式供冷熱回收機組組合，以滿足學生公寓冷暖中央空調和生活熱水的需要，全效式供冷熱回收機組在制冷時能產生免費的熱水，以達到節能的目的。
2、 熱泵機組的選型
本次采用的設備屬于空氣源熱泵設備，機組的運行能力與空氣的環境溫度息息相關，所以在計算的時候需要對不同的環境溫度進行不同的熱量計算。
空氣源熱泵設備機組的供熱能力取決于環境溫度的高低，機組在一年四季不同的環境溫度下,機組的制熱量也不盡相同,在標準工況下取機組的制熱量修正系數為1.0,則機組在不同環境溫度的制熱量修正值如下表4；
表4 機組修正系數表
|
工況 |
環境溫度 |
制熱量修正系數 |
|
冬季標準工況 |
7.0℃ |
1.0 |
|
冬季低溫工況 |
-7.0℃ |
0.85 |
|
冬季最冷工況 |
-10.0℃ |
0.68 |
根據紐恩泰空氣源熱泵機組的產品技術參數，根據上面熱量計算需要冷暖式GK系列機組38臺，全效式GQ系列機組14臺。正好完全滿足制冷供暖需求，本設計為保證系統的安全和備用，來滿足熱水、冷氣、暖氣的使用要求。
本次水系統采用“儲熱式熱源水循環加熱方式”，設計一只儲能水箱，該水箱為熱量交換水箱。
主機側，由空氣源熱泵主機進行小溫差循環、不斷加熱水箱內的水，使水溫保持在設定溫度；使用側，水箱內的水提供為室內末端提供熱量、且能保證5~8℃的運行溫差。
紐恩泰的熱泵產品技術先進，運行穩定，運行費用低，使用壽命長，可調控性高，節能效果好，具有較強的推廣示范應用效果。在國家要求節能減排的情況下，空氣源熱泵將充分發揮其特點，為我們社會(huì )帶來巨大的經濟效益、節能效益、環境效益和社會(huì )效益。
