本工程類型是泰安市花卉大棚水系中央空調項目，總建筑面積20000㎡。根據同甲方溝通，本建筑在制冷，供暖使用情況如下，因為泰安市冬季氣溫達到-25度，對大棚提供植物適合的環境溫度，如果采用電產聯熱源是以建筑物為收費基準，而夏季還要重新另外新上一套中央空調制冷系統，熱水系統。后同甲方溝通后決定，根據實踐情況，全部采用“紐恩泰”GKD系列超低溫二聯供機組實現大棚恒溫，在供熱方面，根據熱泵特性隨環境溫度變化，出水量會(huì )有變化，綜合考慮大棚冬天及夏季植物適合生長環境，選擇“紐恩泰”GKD系列超低溫二聯供機組。
在設計時先根據空氣能機組特點和優勢，先從熱水方面考慮機組，再從制冷方面需要的冷負荷，和供暖方面需要的負荷。在冬冷夏熱地區，對于建筑物來說往往是冷負荷要大于熱負荷，所以在夏季需要的機組數量要大于冬季供暖所使用機組。
根據以上思路，我公司在花卉方面配比空氣能機組時，首先滿足夏季恒溫的同時，在冬季能夠滿足植物的生長需要。在考慮夏季冷負荷，冷暖空調機組加上新型二聯機組的冷負荷量滿足整個大棚的冷負荷量。來確定空氣能冷暖空調機組的數量，同時進行冷暖機組的供暖能力核算滿足供暖要求，為最佳方案。
★高效節能：獲取空氣中大量免費熱能，從而節省能源的使用量，每消耗1kW 電能，能吸收2～6kW的熱量，與傳統的電熱水器相比，節能70～90%。
★環保無污染：利用自然界的無窮熱量，經過中間介質的熱交換，并壓縮成高溫氣體，通過管道循環系統對水加熱，不向環境排放任何污染氣體、液體。
★安全可靠：從根本上杜絕了漏電、干擾、爆炸及中毒隱患。實現了真正意義上的水電分離，內設高壓保護、低壓保護、壓縮機過流過載保護、啟動延時、水溫超高溫保護等多種安全保護。
★技術穩定：采用世界領先的熱泵技術及零部件組裝生產，產品的性能極其穩定。
★適用場所廣：適用于酒店、賓館、學校、醫院、住宅小區集中供熱、采暖及供冷、桑拿、游泳池恒溫、養殖等。
★供水溫度：可連續提供40℃～60℃的熱水。
★產品壽命長：適用壽命長達15年以上，且維護費用極低。
★運行范圍廣：不受環境天氣的影響，使用環境溫度-8℃～45℃，其中，噴液增焓低溫熱泵更可在-20℃～45℃環境溫度下正常使用。
★智能控制：整機采用全電腦控制，操作簡便。
★自動除霜功能：具有智能化自動除霜功能，確保中央熱水器在低溫環境條件下性能穩定可靠。
★造型美觀：產品結構緊湊，機殼經精密機床加工處理，表面采用金屬烤漆鍍鋅鋼板，抗老化和腐蝕能力強。
★安裝靈活：可直接安裝于屋面和地面，無須機房。
★低噪聲：采用低噪音渦旋高溫壓縮機及自動調整運轉之換熱風扇，使整機運轉時安靜無聲。
（1）空氣能熱泵熱水系統熱水供應的可靠性。
（2）機組安裝的位置通風效果一定要良好。
（3）水箱安裝的位置承重要求是否符合。
（4）按照實際用水要求進行配水，保證最大用水量時的用水要求。
（5）空氣能熱水系統的控制柜安裝位置一定要方便操作和維修。
（6）空氣能熱泵熱水系統運行方式的合理性、先進性、可靠性。
（7）控制系統的全自動化、智能化、先進性、低溫運行可靠性。
（8）熱泵熱水系統的布局與擺放與建筑物的協調性，日常維護檢修方便性等。
（9）在保證工程品質的前提下，盡可能降低工程造價，提高工程的性?xún)r(jià)比。
（10）考慮系統冬季防凍、夏季高溫、防雷、防臺風、平時防污染等安全問題。
*《民用建筑供暖通風與空氣調節設計規范》 GB 50736-2012
*《通風與空調工程施工質量驗收規范》 GB 50243-2002
*《建筑給水排水及采暖工程施工質量驗收規范》 GB 50242-2002
*《屋面工程技術規范》 GB 50345-2012
*《商業或工業用及類似用途的熱泵熱水機》 GB/T21362-2008
*《制冷和供熱用機械制冷系統安全要求》 GB9237-2001
*《容積式和離心式冷水（熱泵）機組安全要求》 JB8654-1997
*《建筑給水排水設計規范》（2009年版） GB 50015-2003
*《冷熱水聚丙烯管道系統》 GB/T 18742-1～3-2002
*《建筑給水鋼塑復合管管道工程技術規范》 CECS 125：2001
*《民用建筑電氣設計規范》 JGJ/T 16-2008
*《建筑結構載荷規范》 GB 50009-2001
*《建筑物防雷設計規范》 GB 50057-2010
*《建筑物抗震加固技術規程》 JGJ/T 16-98
*《鋼結構設計規范》 GB 50017-2003
*《設備及管道絕熱技術通則》 GB 4272-2008
*《低壓配電設計規范》 GB 50054-2011
*用戶要求
3.3.1.1 制冷及采暖系統選型計算
a）室外空調設計參數：
采暖室外計算溫度：-20℃
b）室內空調設計參數：
|
名稱 |
|
冬、夏室內溫度（℃） |
|
花卉室內 |
|
15-20 |
3.3.1.2 溫室大棚采暖熱負荷計算

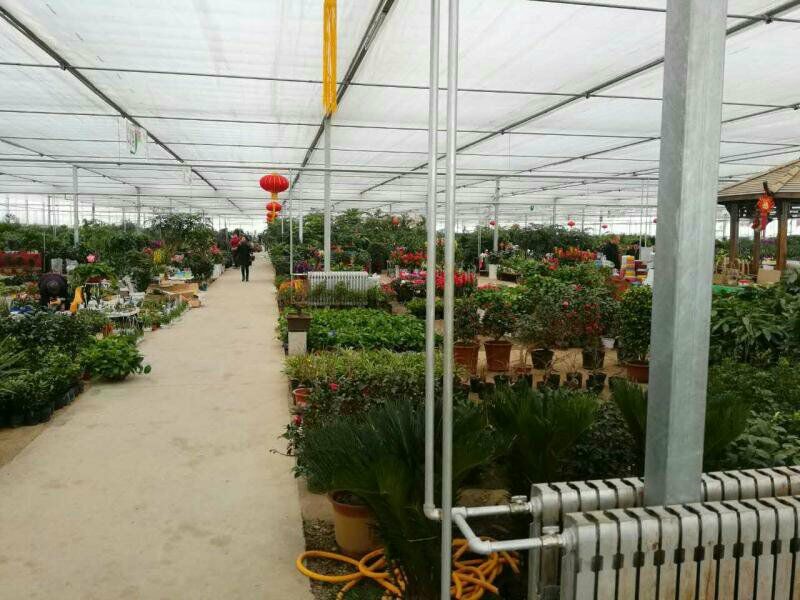

溫室大棚建設面積為20000㎡，溫室大棚結構形式為側面磚墻+單層塑料薄膜、頂部為陽光板+單層塑料薄膜，要求室內保持在15-20℃。
溫室大棚的采暖熱負荷按下式計算：
Q＝α1α2Ql+Q2+Q3
式中
Q——溫室大棚采暖熱負荷，W；
α1——結構附加系數，按表1選??；
α2——風力附加系數，按表2選??；
Q1——溫室大棚的基本傳熱量，W；
Q2——溫室大棚的冷風滲透熱負荷，W；
Q3——溫室大棚的地面傳熱量，W。
表1 溫室大棚結構形式附加修正系數口：
|
結構形式 |
修正系數 |
結構形式 |
修正系數 |
|
金屬結構玻璃溫室大棚，骨架間距0.4~0.6m |
1.08 |
金屬結構塑料薄膜溫室大棚 |
1.02 |
|
金屬結構玻璃溫室大棚，骨架間距0.4~0.6m |
1.05 |
木結構塑料膜或PC浪板溫室大棚 |
1.00 |
|
金屬結構PC浪板溫室大棚 |
1.03 |
|
|
表2 風力附加修正系數口：
|
風速(m/s) |
6.71 |
8.94 |
11.18 |
13.41 |
15.65 |
|
修正系數 |
1.00 |
1.04 |
1.08 |
1.12 |
1.16 |
1、通過圍護結構傳熱計算
通過溫室大棚圍護結構的傳熱量包括基本傳熱量和附加傳熱量?jì)刹糠??；緜鳠崃渴峭ㄟ^(guò)溫室大棚各部分圍護結構(屋面、墻體等)由于室內外空氣的溫度差從室內傳向室外的熱量。附加傳熱量是由于溫室大棚結構材料、風力、氣象條件等的不同，對基本傳熱量的修正。
基本傳熱量：圍護結構的基本傳熱量是根據穩定傳熱理論進行計算，即
q＝KF(Tn-Tw)
整個溫室大棚的基本傳熱量等于它的各個圍護結構基本傳熱量的總和，即
Q1＝∑qi＝∑KiFi(Tn-Tw)
式中 Q1——通過溫室大棚所有圍護結構的總傳熱量，包括屋面、墻面、門、窗等外圍護結構的傳熱量，W；
Ki——溫室大棚圍護結構(屋面、墻面、門、窗等)的傳熱系數，W／(m2．K)；
Fi——溫室大棚圍護結構(屋面、墻面、門、窗等)的傳熱面積，m2；
Tn，Tw——分別為溫室大棚室內外采暖設計溫度，℃。
對于單一材料的圍護結構，材料的傳熱系數K可直接從有關手冊查取。表1列出了溫室大棚圍護常用透光覆蓋材料傳熱系數。
表3 溫室大棚圍護結構常用材料傳熱系數K／[W／(m2．K)]
|
材料名稱 |
傳熱系數K |
材料名稱 |
傳熱系數K |
|
單層玻璃 |
6.4 |
FRP瓦楞板 |
6.8 |
|
雙層玻璃 |
4.0 |
聚碳酸酯雙層中空（PC）板，16mm厚 |
3.3 |
|
單層塑料膜 |
6.8 |
聚碳酸酯三層中空（PC）板，16mm厚 |
3.1 |
|
雙層充氣塑料膜 |
4.0 |
聚碳酸酯雙層中空（PC）板，10mm厚 |
3.7 |
|
單層玻璃上覆蓋單層塑料膜 |
4.8 |
聚碳酸酯三層中空（PC）板，8mm厚 |
4.1 |
|
單層玻璃上覆蓋雙層塑料膜 |
3.4 |
|
|

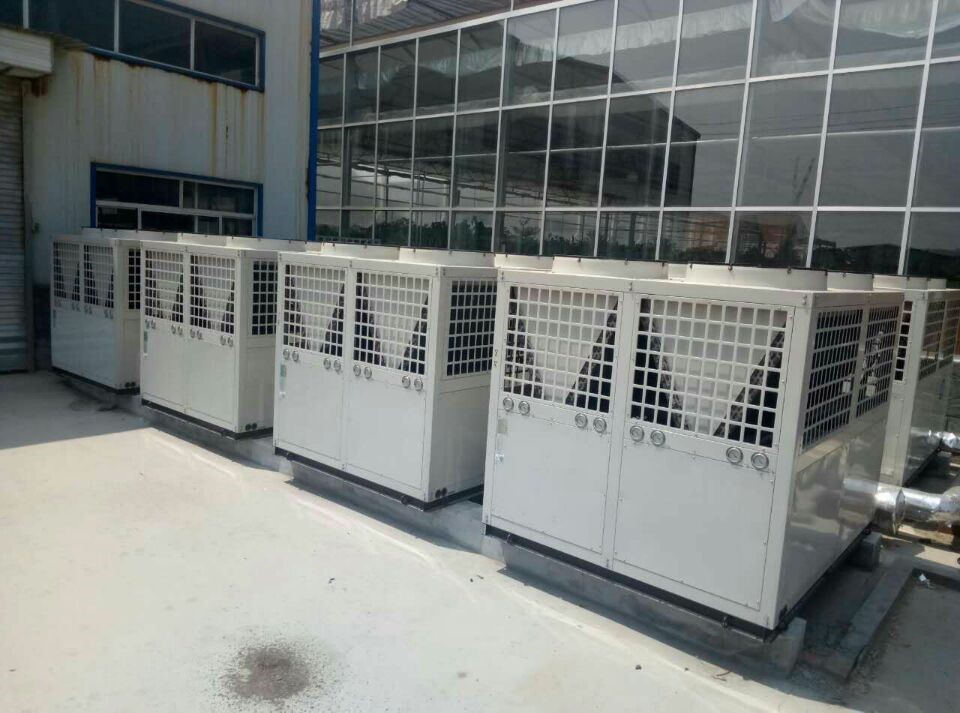

根據廣東紐恩泰新能源設備有限公司空氣源熱泵機組的產品技術參數，根據上面熱量計算超低溫冷暖機組NERS-G48KD共14臺，正好完全滿足制冷供暖需求，本設計為保證系統的安全和備用，來滿足大棚恒溫的使用要求。
a）制熱控制
當緩沖水箱里的水溫低于設定值時，熱泵循環泵開啟，熱水在機組與緩沖水箱間循環，直到水箱里的水溫達到設定值，機組和循環泵停止。另一路循環是在緩沖水箱與采暖末端間進行，空調循環泵將熱水送至末端風機中，通過風機向空調區供熱，循環泵的啟停受空調區域室溫控制。
b）補冷水控制
緩沖水箱補冷水采用浮球閥自動補水。
c）其它控制
系統對熱泵機組、水箱及水泵等還設有相應缺水、超溫、缺相、防漏電等安全保護裝置及防雷電措施，完全按設定要求全自動工作，運行安全可靠，無須專人管理。
a） 防雷措施：系統按照三類民建防雷、漏電設計，系統與建筑接地網接地；
b） 防風措施： 系統本身為透風設備，另外本項目加強了 與建筑一體化的設計，使得 熱泵與建筑緊密的結合為一個整體；
c） 防火措施：系統設備、配件、材料均采用不燃和阻燃材料，電器部分按照國家規范設計、施工，系統場地預留消防通道；
d） 氣密安全： 系統按照國家標準生產、檢驗，達到或超過國家標準要求的氣密性條件，熱水系統管路和設備在連接時按照國家標準規范進行施工，保證系統的氣密性和水密性要求；
e） 防漏電：系統電器部分具備防漏電功能，電氣部分可靠接地；
f） 防腐蝕：系統防腐性能經過嚴密處理后，使用年限可達15年以上；
g) 防漏水：系統在安裝時， 系統管道有可靠的預防措施；
h) 防水質污染：本系統設備、管道均采用國標材質的產品；管道采用PPR和鋁塑PPR材質的管道,清潔無污染。
i) 報警系統：本系統設置了報警系統，遇到異常情況，將自動報警。
j) 緊急系統：緊急情況時，可手動啟動或關閉該系統，或者啟動緊急預案。
k) 防凍：機組具備自動循環防凍功能。在冬季易結冰地區，在系統各管道應安裝伴熱帶，并安裝放水閥，當停電時，應及時排出管道內的水，以防凍裂管道和設備。
