1、工程簡介

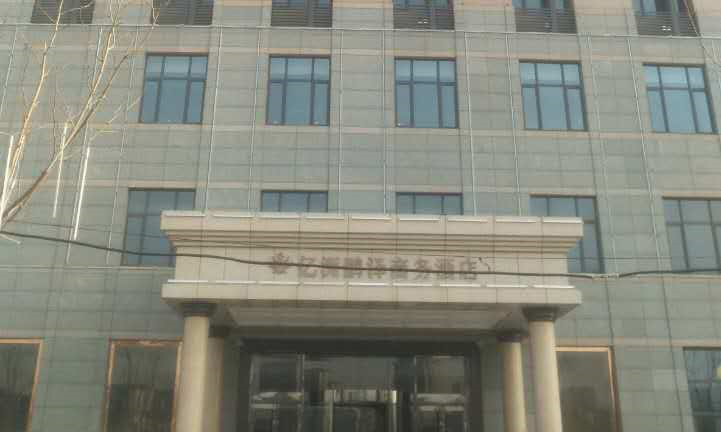

本工程類型是天津億洲鵬澤酒店的采暖制冷項目，建筑共21層，項目所需采暖制冷的建筑面積為8600㎡。根據現場的踏勘以及與甲方的充分溝通，考慮到酒店的制冷，供暖使用情況，依托酒店采暖制冷的特殊性，我們對設計方案進行了優化，最大程度的節約了甲方的初始投資，也使得空氣源熱泵的節能性得到了充分發揮。以此改變了市面上其它廠家增加了供暖功能機組系統復雜，頻繁切換模式的弊端，在設計時先根據空氣能機組特點和優勢，先從制冷方面需要的冷負荷考慮，再輔以供暖方面需要的熱負荷。在冬冷夏熱地區，對于建筑物來說往往是冷負荷要大于熱負荷，所以在夏季需要的機組數量要大于冬季供暖所使用機組?；谝陨显?，我們在酒店方面配比空氣能機組時，首先從夏季冷負荷量滿足整個建筑物來確定空氣能冷暖空調機組的數量，同時再進行冷暖機組的供暖能力核算是否滿足供暖要求，為最佳方案。

供暖方面，根據酒店特點及冬季正常入住，全部安裝暗式風盤，在冬季供暖時，常用房間正常供暖，不常用房間，可以通過調整暗式風盤自動液晶控制器，將室內溫度在5-10℃。當有客戶入住時，迅速調整風盤實現供暖補充，使房間溫度迅速達到20±2℃，如此可以達到節能目的。

工程內容：空氣源熱泵機組供熱制冷熱水系統的設計、供貨、運輸、裝卸、施工安裝、運行調試、驗收、維護、保修、人員培訓及其他相關服務。

質量要求：符合現行國家標準，合格。

冬季供熱溫度室內20±2℃，夏季滿足24±2℃度，設計方通過提前現場勘查，并根據采購方現場實際情況合理配置機組，并充分考慮當地氣候，滿足采購冬季取暖夏季制冷的要求。配置“紐恩泰”超低溫型空氣源熱泵機組作為本項目的熱源設備；為保證供熱系統設計的合理性、科學性、靈活性、適用性，對該建筑的采暖系統進行了一系列的設計和配置方案對比及推薦，最終采用了“空氣源熱泵+儲能水箱+風機盤管”的型式，從而達到冬季采暖夏季制冷的雙向功能。

該工程2016年8月開始系統設計，10月中旬竣工、調試，正常運行至今。整個系統一直運行在節能高效的狀態，室內溫度均達到了合同約定的技術指標。運行成本遠遠低于集中供暖運行費用。

2、依據規范和圖紙

1）、《民用建筑供暖通風與空氣調節設計規范》（GB50736-2012）；

2）、《高層民用建筑設計防火規范》（GB 50045-95）（2005年版）；

3）、《公共建筑節能設計標準》（50189－2005）；

4）、《通風與空調工程施工質量驗收規范》（GB50243－2002）；

5）、《通風與空調工程施工規范》（GB50738－2011）；

6）、建筑專業施工圖及業主對本工程的有關意見及要求；

7）、《采暖通風與空氣調節設計規范》  (GB50019-2003)

3、室外氣象參數：

設計參數參照下表

表1. 室外計算參數

	干球溫度（℃）	相對濕度（%）
夏季	33.9	62
冬季	-7.0	73



表2.室內計算參數

	夏季		冬季
房間功能	溫度（℃）	相對濕度（%）	溫度（℃）	相對濕度（%）
標間	26	≤60	18	>30
辦公室	26	≤60	18	>30



表3   民用建筑供暖單位面積熱指標（W/㎡）冷熱負荷估算值如下：

建筑名稱	單位面積熱指標（W/㎡）	建筑名稱	單位面積熱指標（W/㎡）：
住宅	45～70	商店	65～85
圖書館	45～75	單層住宅	80～105
旅館	60～70	影劇院	95～115
醫院、幼兒園	65～80	大禮堂、體育館	115～165
食堂、餐廳	115～140	辦公室、學校	60～80



天津位于中緯度歐亞大陸東岸，主要受季風環流的支配，是東亞季風盛行的地區，屬大陸性氣候。主要氣候特征是，四季分明，春季多風，干旱少雨；夏季炎熱，雨水集中；秋季氣爽，冷暖適中；冬季寒冷，干燥少雪。

天津年平均氣溫在11.4～12.9°C，市區平均氣溫最高為12.9°C。1月最冷，平均氣溫在－5～－3°C；7月最熱，平均氣溫在26～27°C。天津季風盛行，冬、春季風速最大，夏、秋季風速最小。年平均風速為2～4米/秒，多為西南風。天津平均無霜期為196～246天，最長無霜期為267天，最短無霜期為171天。

由上可知，根據中國氣象局發布數據，天津市夏季最高溫度在38℃以下，冬季室外平均溫度在-6℃，完全適于空氣能熱泵的運行。以上兩個圖表進一步印證了關于空氣源熱泵在本項目使用中的優勢。

4、系統設計（空氣能水系統）

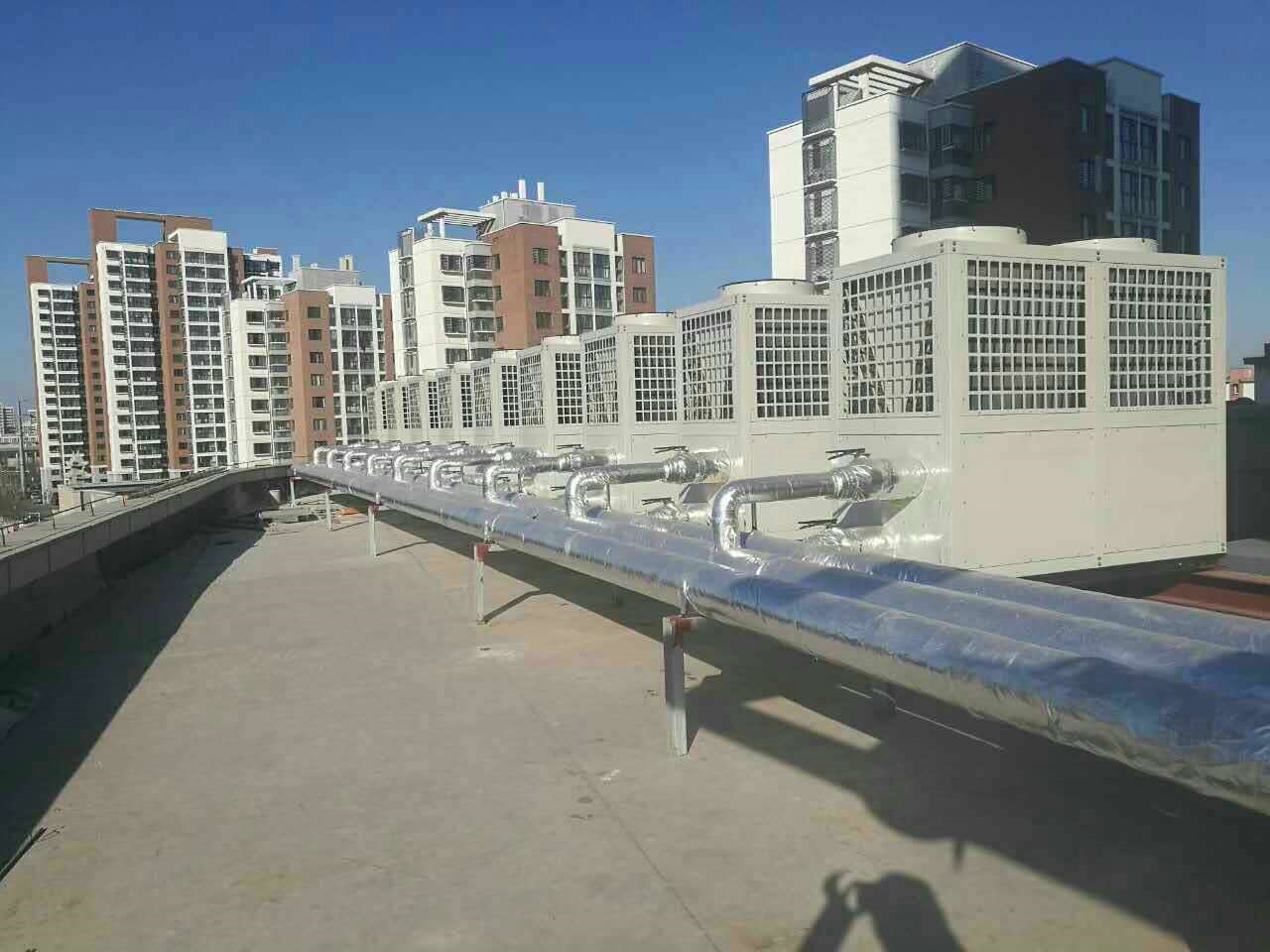

本中央空調工程采用紐恩泰空氣能超低溫熱泵冷暖機組。

1、 熱泵機組的選型

本次采用的設備屬于空氣能設備，機組的運行能力與空氣的環境溫度息息相關，所以在計算的時候需要對不同的環境溫度進行不同的熱量計算。

空氣能設備機組的供熱能力取決于環境溫度的高低，機組在一年四季不同的環境溫度下,機組的制熱量也不盡相同,在標準工況下取機組的制熱量修正系數為1.0,則機組在不同環境溫度的制熱量修正值如下表5-2;

表5-2 機組修正系數表

工況	環境溫度	制熱量修正系數
冬季標準工況	7.0℃	1.0
冬季低溫工況	-7.0℃	0.85
冬季最冷工況	-10.0℃	0.68

根據紐恩泰空氣源熱泵機組的產品技術參數，根據上面熱量計算超低溫冷暖機組共9臺，正好完全滿足制冷供暖需求，本設計為保證系統的安全和備用，來滿足熱水、冷氣、暖氣的使用要求。

2、系統設計

本次水系統采用“儲熱式熱源水循環加熱方式”，設計一只儲能水箱，該水箱為熱量交換水箱。

主機側，由空氣源熱泵主機進行小溫差循環、不斷加熱水箱內的水，使水溫保持在設定溫度；使用側，水箱內的水提供為室內末端提供熱量、且能保證5~8℃的運行溫差
