空氣能熱泵熱水器是繼電、燃氣、太陽能后的第四代熱水器，用1度電可以獲取4度電產生的熱量，是一種非常高效節能的新型產品。
如果全國25％的家庭換用熱泵熱水機，一年就可節約電能約1420億千瓦時 (三峽電站2008年發電量才808億千瓦時，相當于為國家建立了一個半的三峽電站)；相當于節約了1730萬噸標準煤；減少二氧化碳排放3690萬噸，減少二氧化硫排放14.7萬噸。
空氣能熱水器在一些發達國家的使用已經非常普遍，比如日本，調查數據顯示，目前在日本，空氣能熱水器的銷售量已經遠遠高于其他類型的電熱水器。美國約30%的熱水設備選用了空氣能熱水器。而在歐洲、澳洲、新西蘭等國，空氣能熱水器也被列入了政府財政補貼的推廣產品。
我國空氣能產品的銷售額近十年來迅猛增長，從2003年的0.3億元上升至2008年的18.4億元，2012年更是增速迅猛。相比較我國熱水器市場目前約人民幣800億元以上的總容量，可謂空間巨大。
熱泵運行基本原理為：
熱泵與其它加熱方式的區別：
★“熱泵”區別于“燒煤氣”、“電加熱管”、“燃油鍋爐”的是：
“燒煤氣”、“電加熱管”、“燃油鍋爐”是能量轉換設備，受能量轉換定律影響，效率永遠不可能達到100%。
★“熱泵”是能量搬運設備，不受能量轉換定律影響，效率可以超過100%，熱泵一年的平均效率可高達440%。
★高效節能：獲取空氣中大量免費熱能，從而節省能源的使用量，每消耗1kW 電能，能吸收2～6kW的熱量，與傳統的電熱水器相比，節能70～90%。
★環保無污染：利用自然界的無窮熱量，經過中間介質的熱交換，并壓縮成高溫氣體，通過管道循環系統對水加熱，不向環境排放任何污染氣體、液體。
★安全可靠：從根本上杜絕了漏電、干擾、爆炸及中毒隱患。實現了真正意義上的水電分離，內設高壓保護、低壓保護、壓縮機過流過載保護、啟動延時、水溫超高溫保護等多種安全保護。
★技術穩定：采用世界領先的熱泵技術及零部件組裝生產，產品的性能極其穩定。
★供水溫度：可連續提供40℃～60℃的熱水。最高可高達75℃。
★產品壽命長：適用壽命長達15年以上，且維護費用極低。
★運行范圍廣：不收環境天氣的影響，使用環境溫度-8℃～45℃。
★智能控制：整機采用全電腦控制，操作簡便。
★自動除霜功能：具有智能化自動除霜功能，確保中央熱水器在低溫環境條件下性能穩定可靠。
★造型美觀：產品結構緊湊，機殼經精密機床加工處理，表面采用金屬烤漆鍍鋅鋼板，抗老化和腐蝕能力強。
★斷電記憶：產品斷電后再通電自動恢復斷電前的設置。
★安裝靈活：可直接安裝于屋面和地面，無須機房。
★低噪聲：采用低噪音渦旋高溫壓縮機及自動調整運轉之換熱風扇，使整機運轉時安靜無聲。

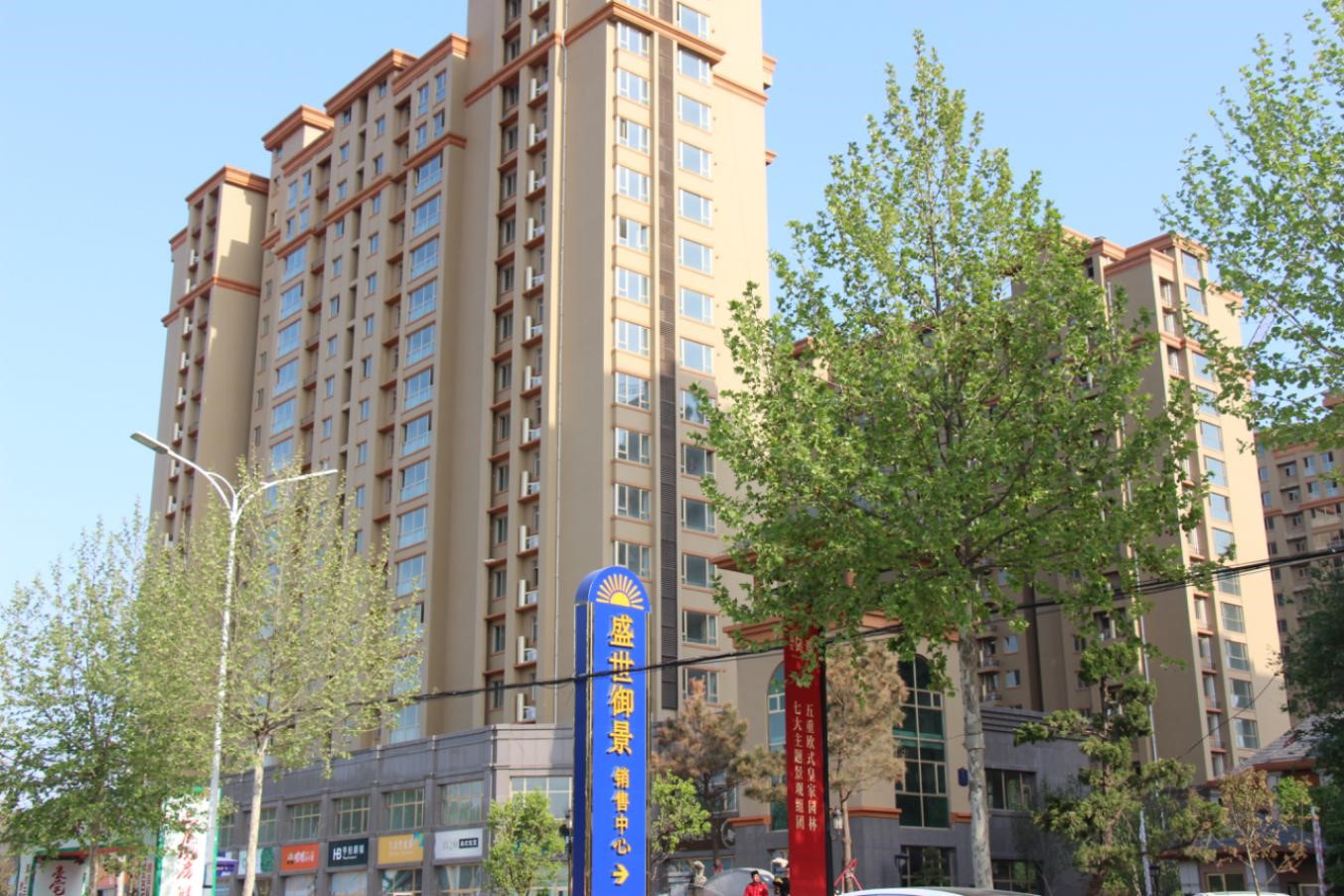

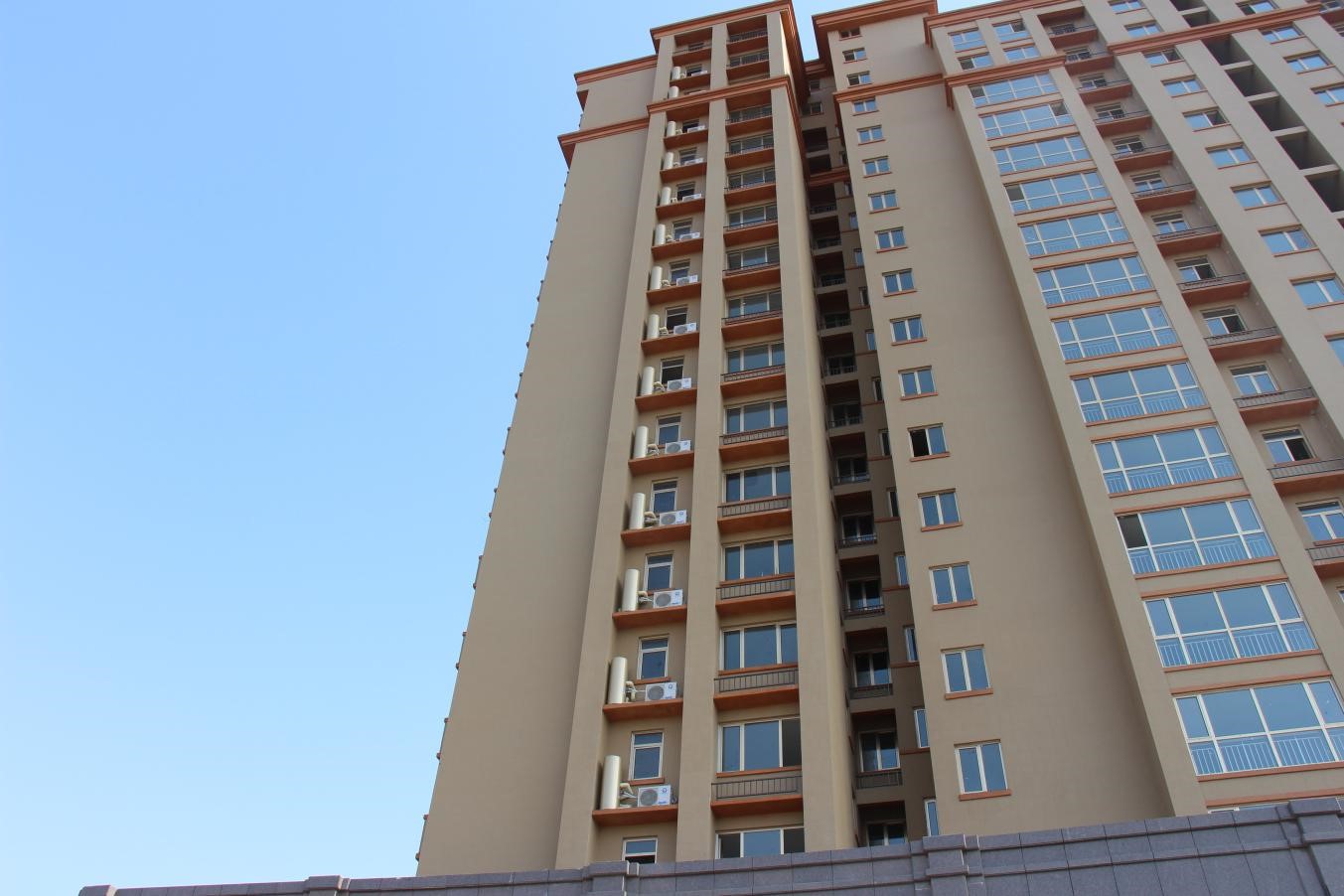

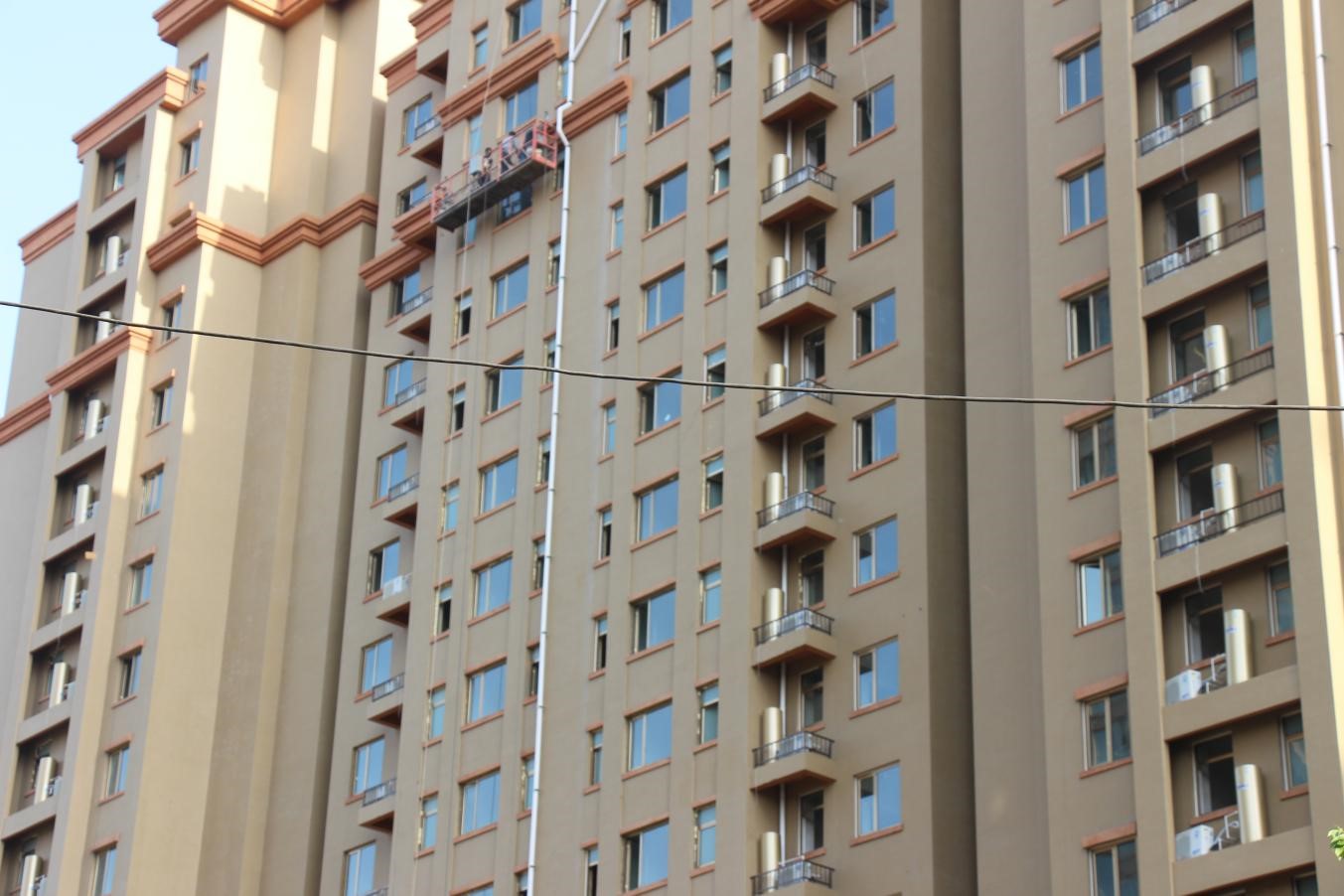

盛世御景項目位于高密市城南高檔生活區的核心位置，杏壇西街南，青島科技大學東，南湖植物園西。東攬42萬㎡南湖植物園，西南靠青島科技大學。是高密家成置業有限公司繼盛世大院、盛世華府后，于2013年持重金打造的高密城市升級之作。 項目整體占地6萬3千余平米，總建筑面積超過17萬㎡，由8棟英式風格高層及10棟歐式情景花園洋房組成。本工程類型是8棟英式風格高層家用空氣能熱水項目，共906套。根據與甲方溝通，甲方為克服了太陽能熱水器依靠陽光采熱和安裝不便的缺點，避免了電熱水器漏電的危險，也防止了燃氣熱水器有可能爆炸和中毒的危險，需要有效控制了燃氣熱水器排放廢氣造成的空氣污染。業主為了打造節能環保建筑，響應國家策，真正站在業主的角度考慮問題，為業主創(chuàng )造實惠的舉動。因此開發商出錢，統一籌劃設計，為每戶業主安裝“空氣能熱水器”，開發商經過多家空氣能熱水器的考察，比較，最終選擇紐恩泰圓桶F系列金色150L空氣能熱水器。
工程內容：住宅熱水供應，熱水水溫30~55℃，本方案設計范圍為熱泵主機、水箱、控制器等熱水系統部分。室內冷、熱水管網不在本次設計范圍內。
質量要求：符合現行國家標準，合格。
熱水滿足30-55℃可調，設計方通過提前現場勘查，并根據采購方現場實際情況合理配置機組，并充分考慮當地氣候，滿足采購全年熱水的使用要求。配置“紐恩泰”圓桶F系列金色150L空氣能熱水器；為熱水器系統設計的安全性、環保性、節能性，對該建筑的房型結構及建筑面積進行了配置方案對比及推薦，最終采用了圓桶（金色）F系列150L空氣能熱水器。
該工程2015年12月開始系統設計，2016年6月中旬竣工、調試，正常運行至今。整個系統一直運行在節能高效的狀態，熱水溫度均達到了合同約定的技術指標。運行成本遠遠低于其它熱水器的費用。
（1）空氣能熱泵熱水系統熱水供應的可靠性。
（2）機組安裝的位置通風效果一定要良好。
（3）水箱安裝的位置承重要求是否符合。
（4）按照實際用水要求進行配水，保證最大用水量時的用水要求。
（5）空氣能熱水系統的控制柜安裝位置一定要方便操作和維修。
（6）空氣能熱泵熱水系統運行方式的合理性、先進性、可靠性。
（7）控制系統的全自動化、智能化、先進性、低溫運行可靠性。
（8）熱泵熱水系統的布局與擺放與建筑物的協調性，日常維護檢修方便性等。
（9）在保證工程品質的前提下，盡可能降低工程造價，提高工程的性?xún)r(jià)比。
（10）考慮系統冬季防凍、夏季高溫、防雷、防臺風、平時防污染等安全問題。
*《熱泵熱水系統設計、安裝及使用規范》 CRAA 311-2009
*《建筑給水排水及采暖工程施工質量驗收規范》 GB 50242-2002
*《商業或工業用及類似用途的熱泵熱水機》 GB/T21362-2008
*《制冷和供熱用機械制冷系統安全要求》 GB9237-2001
*《容積式和離心式冷水（熱泵）機組安全要求》 JB8654-1997
*《建筑給水排水設計規范》（2009年版） GB 50015-2003
*《冷熱水聚丙烯管道系統》 GB/T 18742-1～3-2002
*《建筑給水鋼塑復合管管道工程技術規范》 CECS 125：2001
*《民用建筑電氣設計規范》 JGJ/T 16-2008
*《建筑結構載荷規范》 GB 50009-2001
*《建筑物防雷設計規范》 GB 50057-2010
*《建筑物抗震加固技術規程》 JGJ/T 16-98
*《設備及管道絕熱技術通則》 GB 4272-2008
*《低壓配電設計規范》 GB 50054-2011
*用戶要求
設計參數參照下表
室內外設計技術參數：
1）夏季室外設計計算參數（見表1）
表1 夏季室外設計計算參數
|
 |
干球溫度 ℃ |
濕球溫度 ℃ |
相對濕度 % |
室外平均風速（m/s） |
大氣壓力 KPa |
||||
|
夏季 |
35.4 |
27 |
75 |
3.2 |
997.2 |
2）冬季室外設計計算參數（見表2）
表2 冬季室外設計計算參數
|
|
采暖計算溫度/℃ |
空調計算溫度/℃ |
相對濕度 % |
室外平均風速（m/s） |
大氣壓力 KPa |
||||
|
冬季 |
4 |
2 |
72 |
3.5 |
1018.5 |
3）設計溫度標準：
環境溫度：按照標準工況20℃設計；
進水溫度：按平均溫度15℃設計；
出水溫度：熱水出水溫度為：55℃計算；
環境溫度：按照標準工況5℃設計；
進水溫度：按平均溫度10℃設計；
出水溫度：熱水出水溫度為：55℃計算；
|
|
數量 |
用水定額（L） |
日用水量（L） |
|
人數 |
3 |
40L/人 |
3х40 =120 |
|
合 計 |
120升 |
||
現根據上表計算每天需熱水量約120L熱水,日用熱水定額（55℃）。
|
外觀 |
|
|
產品（水箱）尺寸 |
Φ465ⅹ1410mm |
|
主機尺寸 |
L795ⅹW255ⅹH540mm |
|
可選顏色 |
銀色/金色 |
|
性能 |
|
|
制熱量 |
3450W |
|
額定輸入功率 |
880W |
|
最高出水溫度 |
60℃ |
|
運行噪音 |
≤45dB(A) |
|
電源 |
|
|
額定電壓 |
220V~50Hz |
|
額定輸入電流 |
4.1A |
1、根據山東濰坊當地的氣候，當環境溫度為20℃，進水溫度為15℃時，150L水從15℃加熱到55℃（升溫40℃）需要的熱量為:
Q=C.M.△t=1kcal/kg.℃×120kg/天×40℃=4800千卡
紐恩泰熱泵熱水器F系列150L機組，每小時額定輸入功率為0.88KW，熱效比為3.92，制熱量為3.45KW，所產生的熱量為2967千卡；選用紐恩泰家用熱水器系列150L機組1臺，產生120L的熱水所需的時間為：
4800千卡÷2967千卡/h =1.62小時
滿足生產120、55℃熱水所需的熱量4800千卡的要求！
以上運行時間均符合要求，根據紐恩泰熱泵機組的技術性能和使用情況，選用以上紐恩泰熱泵熱水器F系列150L家用熱水器1臺，型號為：可滿足供應熱水要求！
1）內膽為承壓型冷熱水箱；
2）內膽材料采用SUS304,采用自動高頻提弧焊接，迅速冷卻，外殼采用0.6mm厚鍍鋅板，采用整體聚胺脂發泡保溫，保溫層50mm，發泡后保濕性能按《GB-T23137-2008家用和類似用途熱泵熱水器》標準達到4℃/天。
3）內膽試壓壓力為1.8MPa，并保持30分鐘壓力不下降，外觀不變形；
4）進出、循環、回水水咀均為內牙，旋牙為通用水管牙齒型，感溫管口為內牙。
5）外殼表面潔凈、光亮無劃痕、針孔、氣泡、無斑點等缺陷。
6）所有裝飾圈采用塑料凸字形，排污/冷水進用用藍色裝飾圈，熱水出用紅色裝飾圈，冷媒出、感溫口用藍色裝飾圈，冷媒進采用紅色裝飾圈。
7）粘貼不干膠標貼顏色與裝飾圈顏色相對應。
8）熱水出、冷水進、工質口、用塑料堵頭。
本次水系統采用“儲熱式熱源水循環加熱方式”，設計一只儲能水箱，該水箱為熱量交換水箱。
