趙縣，是空氣源熱泵用于整個城市集中供熱的開創(chuàng )性工程，是全國、也可能是全球最大的空氣源熱泵集中采暖項目!

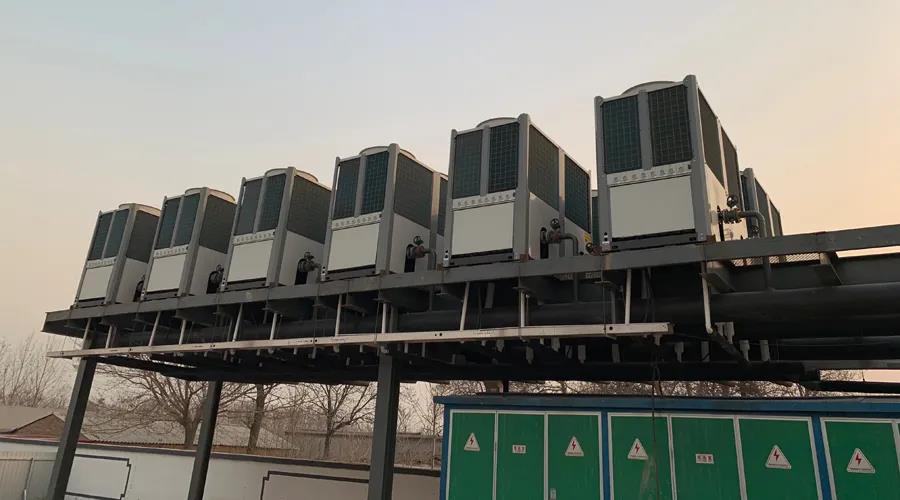

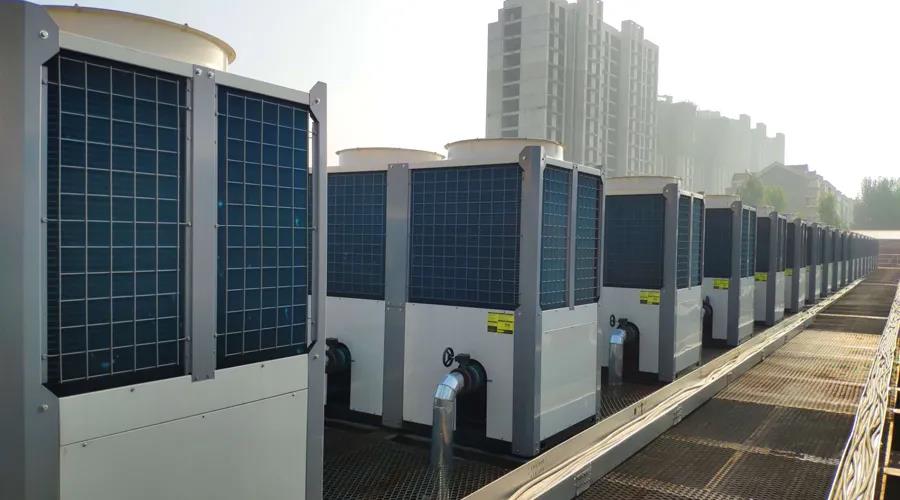

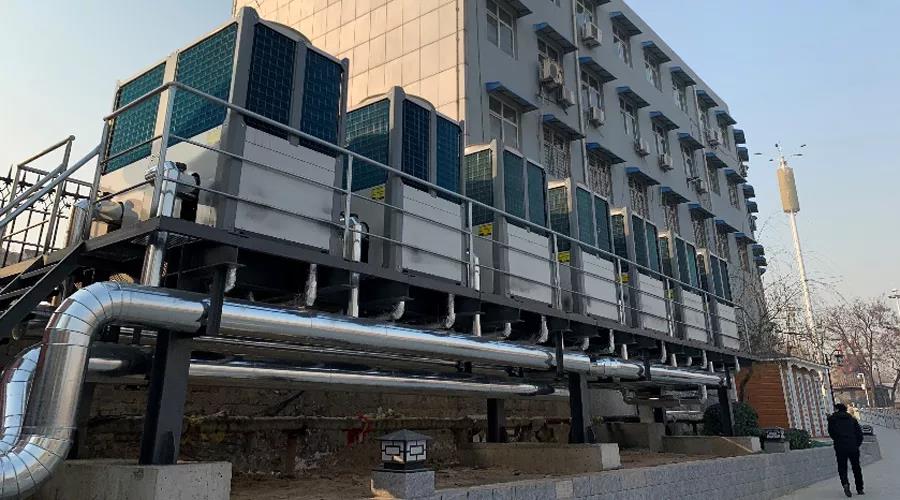

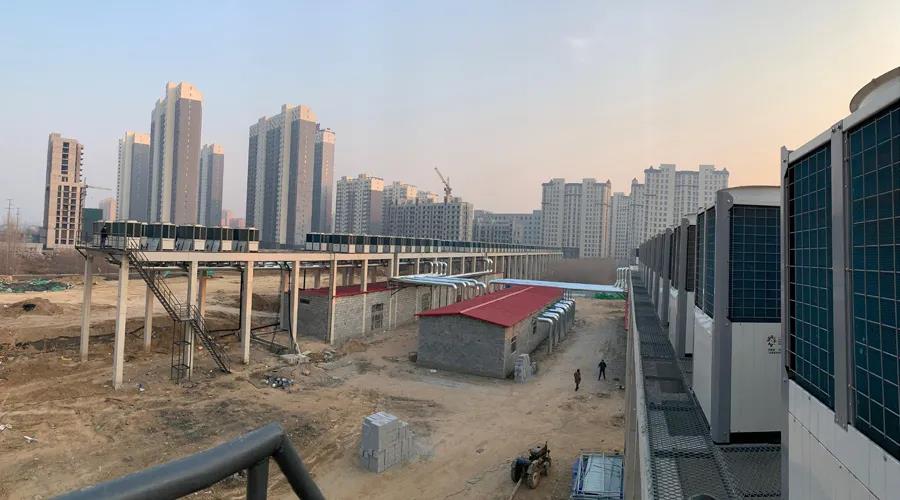

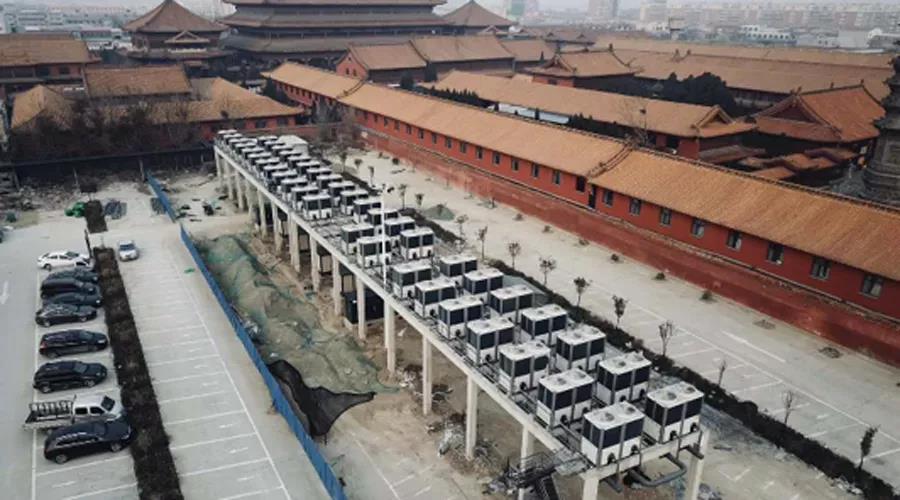

      趙縣整個縣城主城區，每隔幾公里，便有一座由幾十臺空氣源熱泵整齊排列而成的宏大設備群，類似這樣的區域能源站，供熱量少則200kW，大的近20000kW，目前總共建成了44座，散布在縣城的各個角落，彰顯著這座城市的不同。





      本文章將完整復盤趙縣大型空氣源熱泵集中供暖項目的整個歷程。



      一、打造 “趙縣模式”，推動行業跨越向區域集中領域



      長期以來，空氣源熱泵以靈活、穩定、節能、環保等特點，廣泛應用在集中供熱覆蓋不及的分布式供暖中，使用效果得到了廣泛驗證。但是像趙縣這樣，完全替代熱電聯產、區域鍋爐房等集中供熱形式，應用在整個城市，尚算頭一遭，是獨一無二的“趙縣模式”。





      1.1 供暖范圍大



項目服務整個趙縣城區，供熱范圍內建筑總面積407萬㎡，總供熱能力達到了139680kW。



      1.2 分布式集中供暖，應用靈活



趙縣原本由兩個熱電廠集中供熱，現在由44座區域能源站提供分布式集中供暖，大大縮短了供熱半徑。



      1.3 單個區域能源站規模大



44座能源站中，規模最大的白云天州站供熱面積達到了648461㎡，供熱能力18720kW。



      1.4 無人值守、自動管理



搭載智能控制系統和物聯網技術，可以在PC和移動端實現遠程查看、開關、調整參數的自動管理效果。



      1.5 運行成本低、節能效益高



截止2020年3月15日24時，采暖時長4個月，采暖季費用約13.23元/㎡，比同期燃氣鍋爐采暖省51%。



      二、方案定檔歷程回顧，歷史性工程奠基



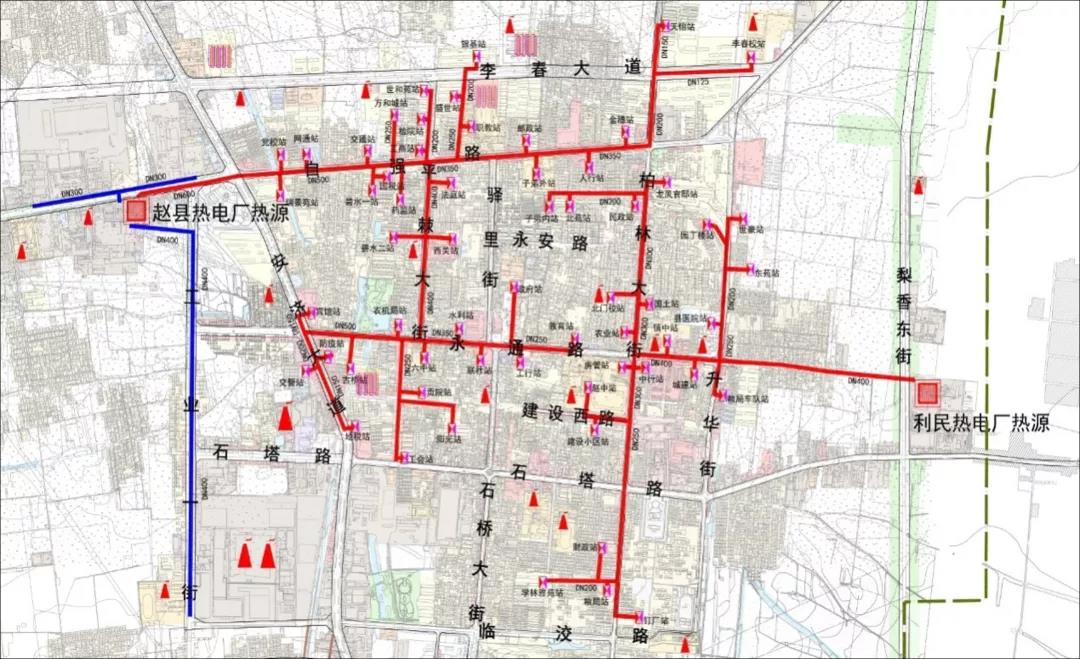

      趙縣城區供熱范圍內建筑總面積407萬㎡，原依靠利民熱電廠、趙縣熱電廠產生的高溫蒸汽作為熱源，由于設備老化、小馬拉大車、供熱事故頻發等嚴重問題，難以滿足趙縣日益增長的供熱需求。



      2018 年 10 月 26 日，趙縣中機國能熱源供熱有限公司成立，結合趙縣城鎮發展規劃，為趙縣制定了清潔能源供熱解決方案，拋棄傳統燃煤鍋爐等高耗能高污染供熱模式，經過 2018-2019 采暖季運行及調研，最終決定采用空氣源熱泵作為清潔供熱方式。



      該項目供暖末端建筑面積407萬㎡，末端形式為暖氣片+地暖。

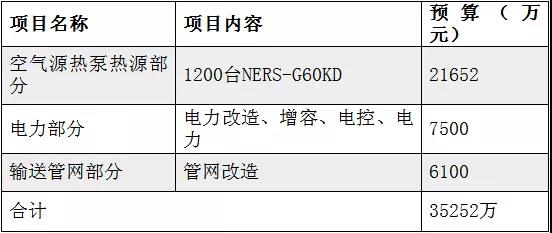

      根據2018-2019采暖季運行資料，對供熱項目改造方案確定提供了有利支撐，本項目涉及工程范圍：熱源站的重新分布，老舊管網的合理改造、電力配套等，總投資見表3-1：



表3-1



      三、44座區域能源站拔地而起，支脈管網遍及全城



      方案定檔之后，建設工作隨即跟上，根據方案設計，改建44座熱源站，其中居民供熱站36座。

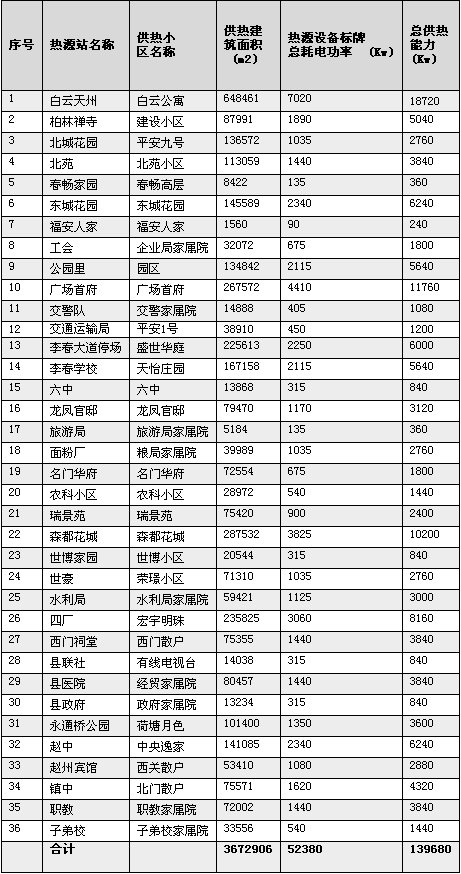

      匯總2019-2020年冬季36座居民熱源站實際覆蓋的供熱區域、總建筑面積、熱源設備標牌總耗電功率及總供熱能力等見表4-1：



表4-1



      為匹配末端用戶冬季取暖用熱需求，對原有管網進行改造：





3.1 整體管網形式為支狀管網，呈樹枝狀布置，布置簡單，基建投資少，運行管理方便。



3.2 熱網鋪設方式有地下直埋式和地上架空式兩種，兩種各占50%，無地溝敷設形式。



3.3 管網供熱半徑保持在2公里以?xún)?，大部分?公里以?xún)取?/section>



      供熱半徑指的是從熱源到最遠熱用戶的管道長度，一般熱電廠供熱半徑可以達到20公里以上，長途輸送的熱量損失極其嚴重，還會(huì )帶來冷凝水回收等一系列問題。

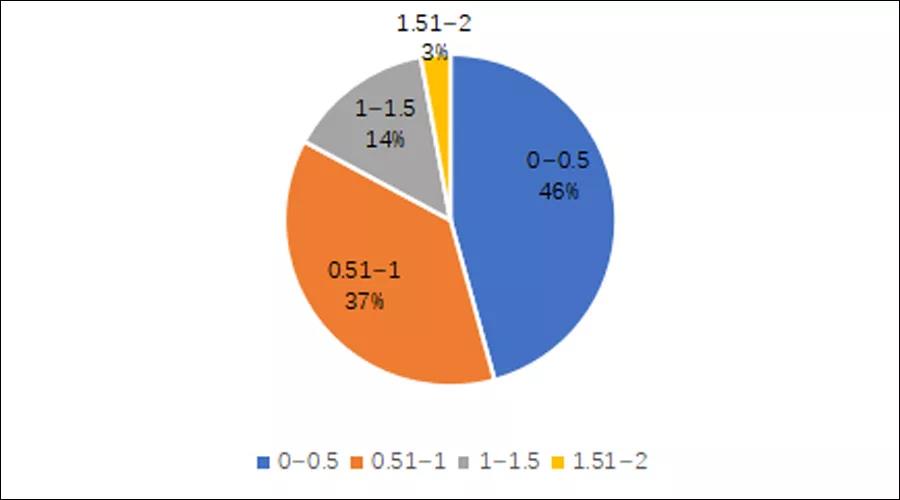

      空氣源熱泵區域能源站布置靠近用戶端，通過降低供熱半徑，大大降低了熱量損失，熱源站供熱半徑統計表如下：



表4-3



      四、設計方法集大成，八大角度透析案例



      4.1大回風面積比



通過對設備及風道優化設計，增大回風面積比，有效降低局部空氣死循環情況的發生，實現機組高效運行。



      4.2  串并聯加熱技術



項目采用串聯二級加熱形式，根據供暖季的負荷變化情況，還可以實現一、二級模式切換。充分匹配管網實際情況，降低系統運行能耗。



      4.3 節能控制技術



智能模塊化控制，實現按需分配。當末端負荷變化時，調節機群?jiǎn)?dòng)百分比，降低機群運行能耗;同時單臺機組可以根據末端負荷變化自動卸載和加載。



      4.4超低溫噴氣增焓



機組采用高效噴氣增焓壓縮機，適應當地寒冷氣候下高壓縮比和高壓差工況，低溫條件下制熱能力衰減系數小，運行能效高?？煽刂瓢踩呐艢鉁囟?，穩定性好。



      4.5 AI智能除霜技術



采用高效四通閥、換熱器材料優化、智能判定邏輯等技術，解決冬季化霜封堵死機問題，減少結霜概率，把握除霜時機。



      4.6 群控自動管理技術



搭載智能控制系統和物聯網技術，將現場的水溫、機組運行狀態等呈現在PC和移動端，實現強大的遠程查看、控制、調節的自動管理效果。



      4.7 最佳性能組合



根據趙縣環境溫度分布特點、針對性的調整空氣源熱泵能效，將空氣源熱泵的效率發揮到最大。



      4.8 冷凝水集中排放



各熱源站站點冷凝水集中排放設計，并配備電伴熱防凍，保證冷凝水冬季不結冰，排放不會(huì )對居民生活造成困擾。



      五、首戰大捷，采暖費13.23元/㎡，經濟效益喜人



      項目于2019年11月開始交付并投入使用，一整個采暖季的平穩運行過后，對全縣36所熱源站對應的73個供熱區域進行了實地調查，收回問卷數量為356份，均為有效答卷。問卷調查覆蓋了趙縣全縣范圍。

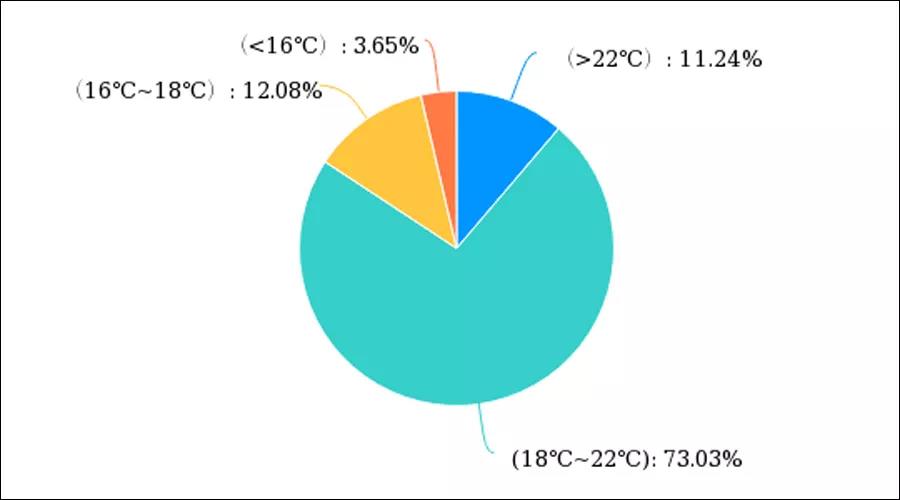

在所有調研熱用戶中，大部分熱用戶家中室溫保持在18℃-22℃，既滿足了熱用戶要求，又沒有浪費能源。對本采暖季室溫統計如下表：



表6-1

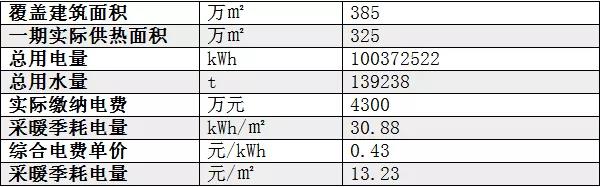

      截止2020年3月15日24時，采暖時長4個月，空氣源供熱系統總用電量為100372522度電，實際繳納電費4300萬元，采暖季耗用電費約13.23元/㎡，詳見表6-2，初年便取得了喜人的成果。



表6-2



      其中部分站點由于電網不能就位等因素，采用燃氣鍋爐作為熱源，每個采暖季燃氣費用約 27.27 元/㎡，詳見表6-3。在河北地區采暖季時天然氣的供應非常緊張，且運行穩定性較低。



表6-3



      對比分析可知：采用空氣源熱泵供熱相比天然氣鍋爐供熱節省成本51%，每個采暖季可節約運行費用5714萬元，取得經濟效益十分驚人。



      六、先進經驗總結，深遠潛力待挖掘



      6.1 末端熱水二次梯級利用

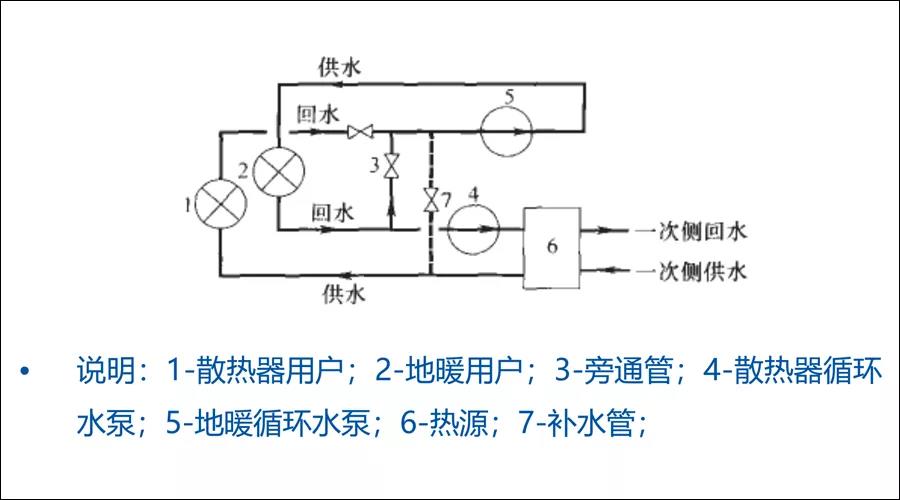

由于2019年至2020采暖季需要按時供熱，施工周期比較緊張，大面積的暖氣片和地暖用戶采用了同一管網并聯使用，導致部分用戶家里溫度過高，浪費了一部分熱量。



改進措施：將部分采用暖氣片回水及供回水混合后作為地暖供水。





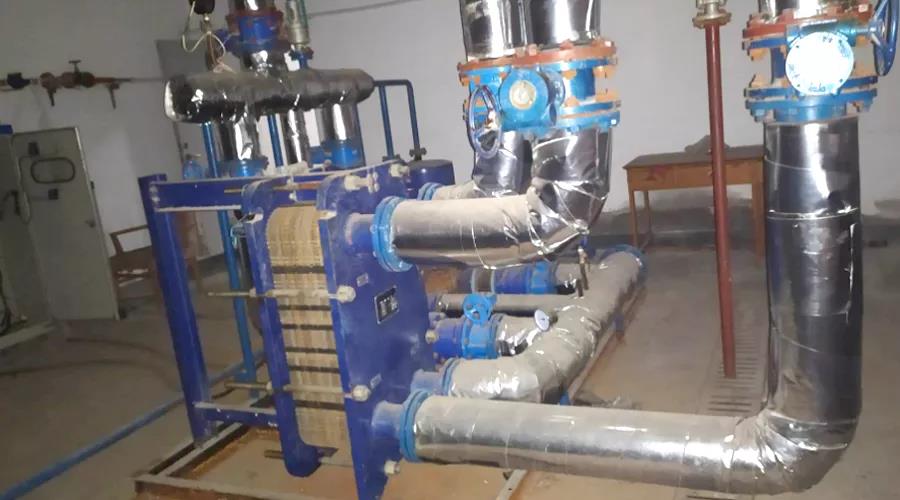

      6.2 二次換熱改為一次直供



目前城區還有少部分站點采用的是二次換熱方式，強制提高空氣源熱泵的供水溫度，降低空氣源熱泵的效率，從而增加運行費用。



改造措施：將部分不匹配站點供熱形式由二次換熱改為一次直供。





      6.3 運行方式實現不停機降耗運行



在空氣源熱泵的供熱工作中，部分設備停機時，空氣源熱泵的冷凝器會(huì )散失一部分熱量，往往都是通過關閉膨脹閥、或者進出水口做二通閥實現變流量設計等來緩解此問題。



改進措施：對空氣源熱泵的蒸發器和風機進行優化設計，配合串并聯的優化系統設計，實現空氣源熱泵的冷凝器零熱損來降低耗能。





      6.4 模塊自動調溫設定



在整個采暖季期間、末端負荷是隨著環境溫度而變化，通常在運營期間會(huì )在環境溫度發生比較明顯變化的情況下調節供水溫度，存在嚴重滯后性。



改進措施：針對此項目進行一個采暖季的數據統計，設計一款適合本項目的溫度補償器，即根據環境溫度自動調溫系統在滿足供熱需求的情況下高效節能。





      6.5 盡量降低管網輸送距離



針對空氣源熱泵熱源站的選址影響因素較多，而部分熱源站距離末端用戶較遠，熱水輸送過程的熱損失較大。



改進措施：針具實際情況規劃熱源站位置，比如在樓頂采用更小型的設備供熱，這樣震動和風噪上都能在一個合理的接受范圍，同時管網的熱損較低。

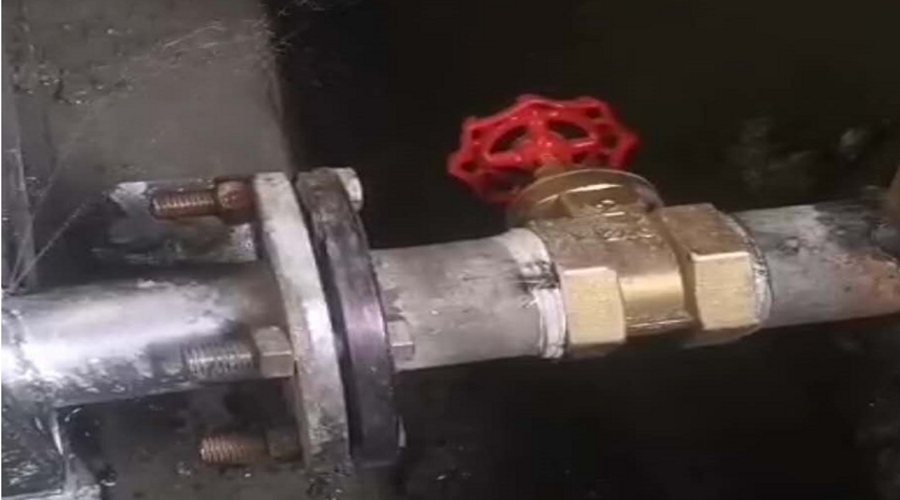

      6.6 跑冒滴漏”問題排查



供熱系統中“跑冒滴漏”問題，甚至還存在小部分用戶不正確的“偷水、漏水”等行為。在整個運營期間由于有老舊供熱系統，跑冒滴漏嚴重，補水量達到了139238噸。



改進措施：在運營前對整個供熱系統管網、末端進行檢查，運營過程中加強維護管理。





      七、用戶真實體驗，比數據更動人



      隨機采訪當地居民，詢問空氣源熱泵采暖感覺有何不同。受訪用戶話一開閘便像竹筒倒豆子一樣表達支持：



      “以前用的集中供暖不穩定，有的時候熱得燥，有的時候卻根本不熱，使用效果不穩定，現在室溫基本沒有波動，常年非常暖和;去年冬天，明顯的感覺到霧霾天少了，天更藍了，灰塵也更少了。車站附近的那家賓館，有紐恩泰的技術人員長期值守，有了問題隨時過去處理，我們當地人都知道，心里很踏實。”





      好的產品和技術，不一定是要顛覆人們的生活，冬天更暖和一點，天更藍一點，心更踏實一點，也就夠了。



      空氣源熱泵城鎮集中供暖，獲得了行業前所未有的關注，“趙縣模式”究竟算不算成功?成功經驗能不能復制?



      八、政府與專家評議先進性，推廣“前哨”穩固成“橋頭堡”



      月前，河北省趙縣主城區空氣源熱泵分布式集中供暖項目”評議會(huì )在河北趙縣隆重召開！



會(huì )議成立的專家評議組，通過了解項目的背景、技術指標、運行狀況、經濟和社會(huì )效益等內容，結合現場實地考察，通過質詢研討，一致認為：該項目是目前空氣源熱泵國內供熱面積最大的示范項目，綜合指標達到國內領先水平。





      如果說“趙縣模式”的開創(chuàng )，是空氣源熱泵推向城鎮供暖的“前哨”，那么經過了一個采暖季良好使用效果，經過了政府工作人員和領域專家的一致認可之后，“前哨”最終穩固成為一座“橋頭堡”。
